MONTAGEANLEITUNGEN
Montageanleitungen für RECROAD und RECBOARD
Nachfolgend finden Sie zwei Montageanleitungen: für RECROAD Bodengitter und für RECBOARD Beeteinfassungen und Rasenkanten. Wählen Sie den gewünschten Bereich und springen Sie direkt zur passenden Anleitung.
↘ Klicken Sie auf eine Kachel, um direkt zur Anleitung zu springen.
RECROAD – Montageanleitung für Rasengitter und Parkplatzgitter
Von der Vorbereitung des Untergrunds bis zur Befüllung mit Stein oder Rasen – hier finden Sie die wichtigsten Herstellerhinweise und die Verlegung Schritt für Schritt.
01 · GRUNDLAGEN
Unterbau und wichtige Hinweise vor der Verlegung
Wichtig
Die erforderliche Höhe des Unterbaus richtet sich nach der geplanten Nutzung und der Verkehrsbelastung. Sie ist entscheidend für die Stabilität der Fläche und dafür, Spurrinnen zu vermeiden. Bei wenig wasserdurchlässigen Böden, z. B. Lehm, sollte der Unterbau laut Hersteller etwa 20 cm stärker ausgeführt werden.
Empfohlene Unterbauhöhen je nach Nutzung:
Lkw-Verkehr
40–50 cm
Pkw-Verkehr
20–30 cm
Fußgängerflächen
10 cm
Temperaturbedingte Ausdehnung
RECROAD besteht aus Kunststoff und kann sich bei höheren Temperaturen ausdehnen bzw. bei niedrigeren Temperaturen zusammenziehen. Zwischen dem Gitter und angrenzenden Belägen ist ein Abstand von mindestens 5 cm (±3 %) einzuhalten; der Zwischenraum wird anschließend mit Sand verfüllt.
Gitter vollständig verfüllen
Die Gitterwände müssen vollständig mit Splitt, Kies oder Stein bedeckt bzw. mit Rasen bewachsen sein. Leere, herausstehende Gitterwände sind stärker mechanischen Beschädigungen ausgesetzt.
Randbereiche sichern
Bei unregelmäßig geformten Flächen empfiehlt der Hersteller, die Ränder mit RECBOARD einzufassen. Zwischen Gitter und Einfassung sollte ein Abstand von etwa 3 cm eingehalten werden.
Saubere Ausführung
Die genaue Einhaltung dieser Hinweise unterstützt eine fachgerechte Verlegung und trägt zur Dauerhaftigkeit und Stabilität der Fläche bei.
02 · BEFÜLLUNG
Befüllung mit Stein oder Rasen
Befüllung mit Stein
Unter dem Gitter empfiehlt der Hersteller das Auslegen eines Gewebes, um unerwünschten Bewuchs zu begrenzen. Für die Befüllung eignet sich Stein mit einer Körnung von 8–16 mm; sehr feine Fraktionen sollten vermieden werden, da sie unter das Gitter gelangen können.
Das Gitter muss vollständig mit dem Füllmaterial bedeckt werden. Nach dem Einbringen empfiehlt sich ein erneutes Verdichten, damit sich das Material gleichmäßig setzt. Sinkt die Füllhöhe später unter die Gitterkante, sollte nachgefüllt und ausgeglichen werden.
Bei der Verlegung auf festem Untergrund, z. B. direkt am Haus, kann laut Hersteller auf eine separate Drainageschicht verzichtet werden, wenn die Tragschicht 20–30 cm stark ausgeführt wird.

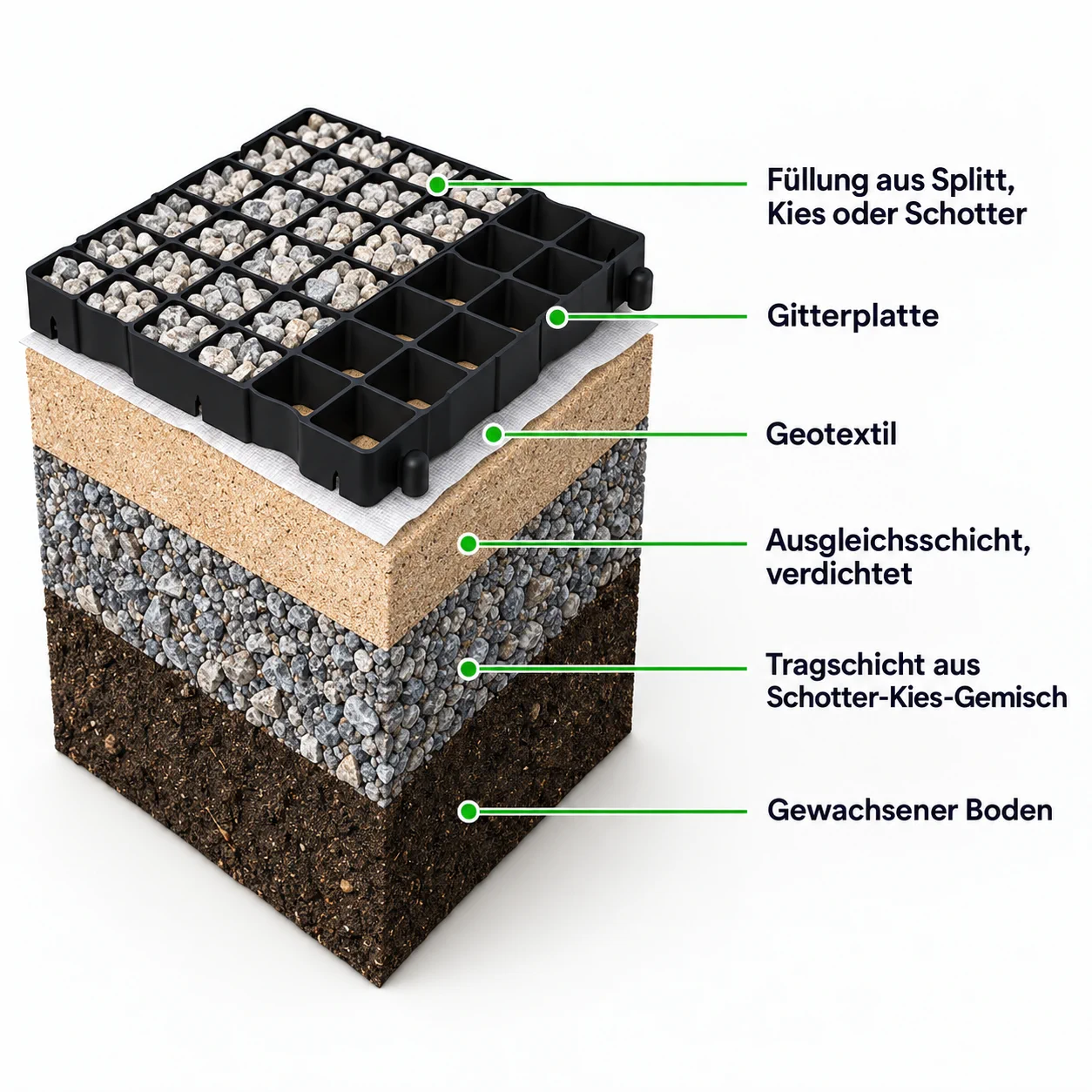

BILD ERSETZEN: Querschnitt – Steinfüllung
Schichten: Füllmaterial (Schotter/Splitt/Kies) · Gitter · Geotextil · mechanisch verdichtete Ausgleichsschicht · Tragschicht aus Bauschutt-/Kiesgemisch · gewachsener Boden.
Befüllung mit Rasen
Verwenden Sie hochwertige, organische Gartenerde mit hohem Humusanteil und einem pH-Wert von 5,5–6,5. Der Boden sollte weder zu lehmig noch zu sandig sein, damit er nicht verkrustet und Wasser nicht zu schnell verliert.
Nach dem Befüllen wird die Erde z. B. durch kräftiges Wässern gesetzt. Die Oberfläche sollte etwa 0,5 cm unterhalb der Gitterwände liegen. Grassamen kreuzweise aussäen und anschließend mit einer dünnen Sandschicht abdecken.
Die Fläche dauerhaft feucht halten. Der Hersteller nennt etwa 3 Wochen bis zum sichtbaren Wachstum und 8–12 Wochen für die Verwurzelung. In dieser Zeit sollte die Fläche nicht belastet und nicht längerfristig beparkt werden.
Erster Schnitt bei etwa 10–12 cm Wuchshöhe. Im ersten Jahr wird eine Schnitthöhe von 4–5 cm empfohlen; bei dicht verwurzeltem Rasen kann später auf 1–2 cm reduziert werden. Bei reinem Freizeitgebrauch ist laut Hersteller kein Unterbau erforderlich. Wird die Fläche als Parkplatz genutzt, sollte ein Fahrzeug höchstens 4 Stunden täglich dort stehen.

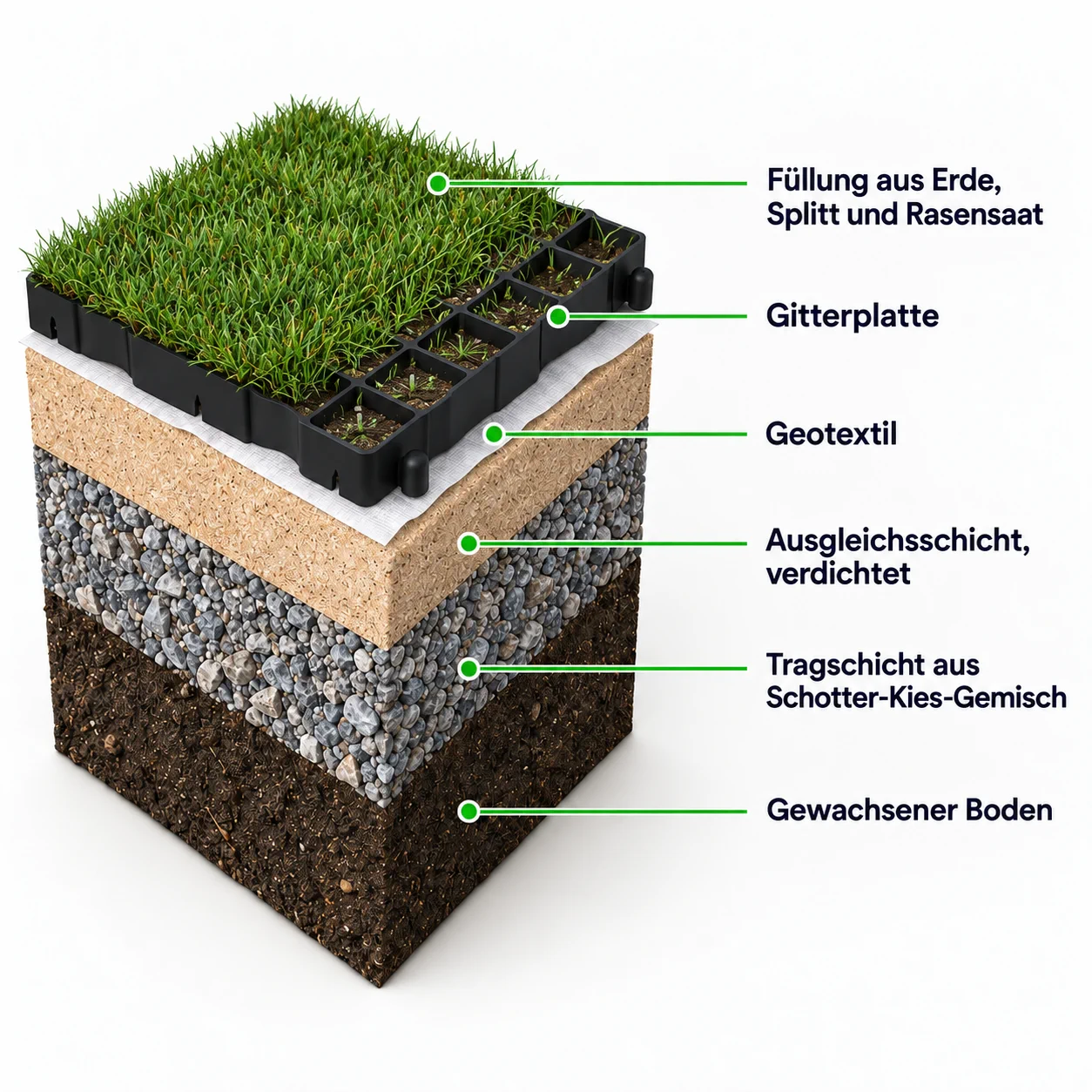

BILD ERSETZEN: Querschnitt – Rasenfüllung
Schichten: Erd-/Kiesgemisch mit Grassamen · Gitter · Geotextil · mechanisch verdichtete Ausgleichsschicht · Tragschicht aus Bauschutt-/Kiesgemisch · gewachsener Boden.
03 · VERLEGUNG SCHRITT FÜR SCHRITT
RECROAD in 10 Schritten verlegen
Die folgende Reihenfolge bildet die Montageanleitung des Herstellers in kompakter Form ab.
1

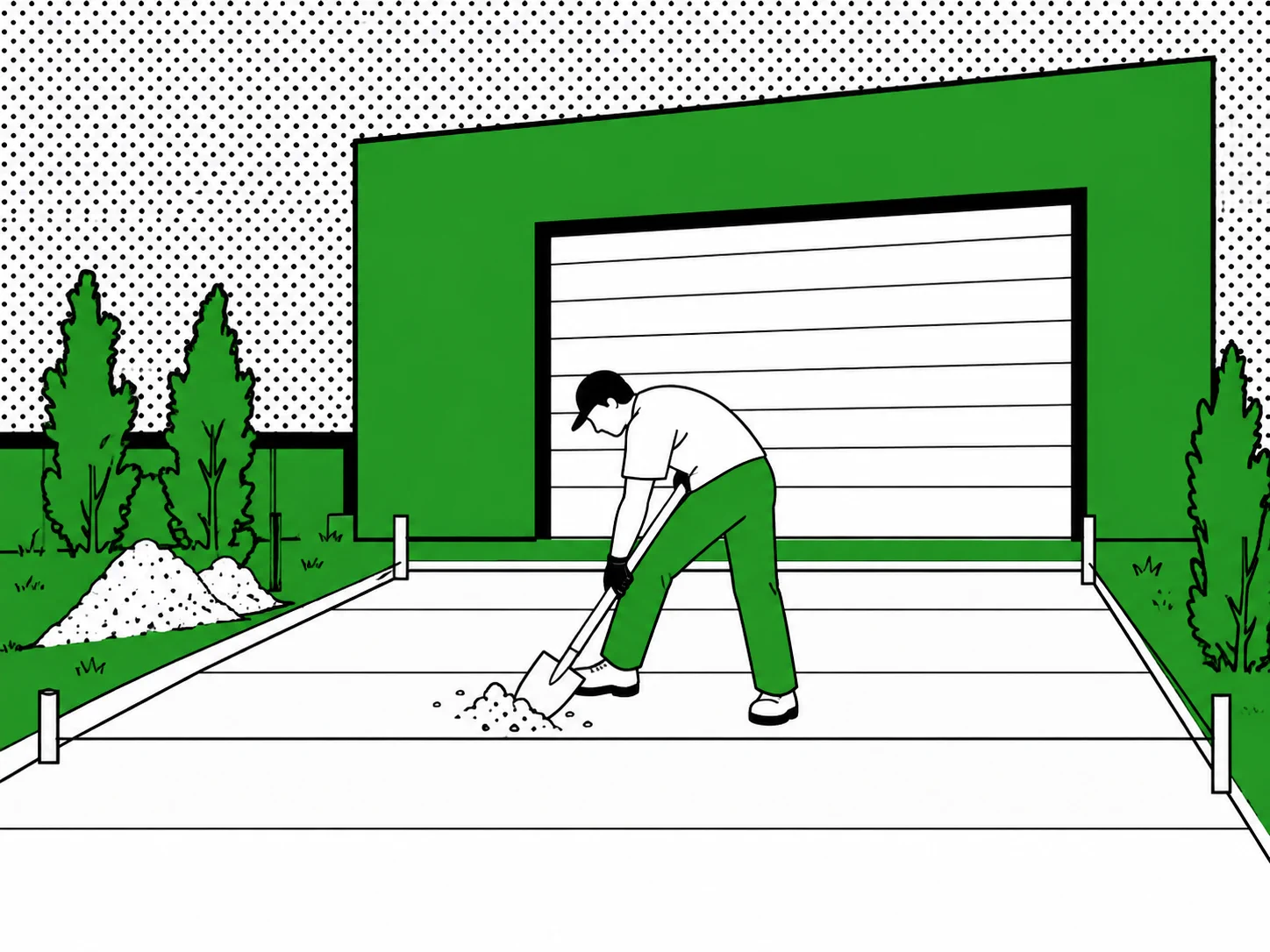

Fläche abstecken und ausheben
Kontur der Fläche mit einer Schnur markieren und den Boden bis zur geplanten Tiefe ausheben.
BILD ERSETZEN: Fläche abstecken und ausheben
2

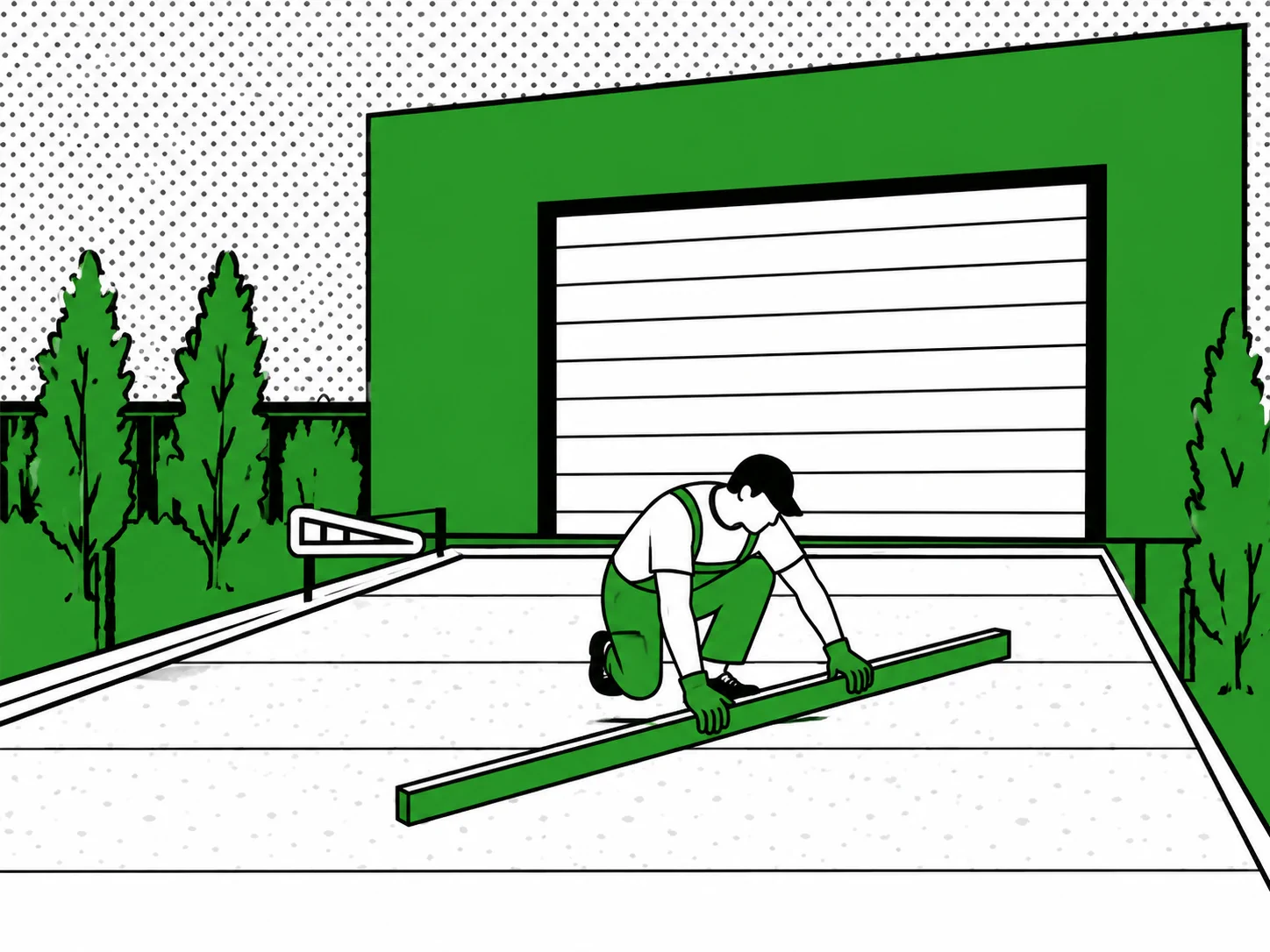

Untergrund ausrichten
Untergrund eben herstellen. Das Gefälle sollte etwa 1,5 % betragen.
BILD ERSETZEN: Untergrund ausrichten
3

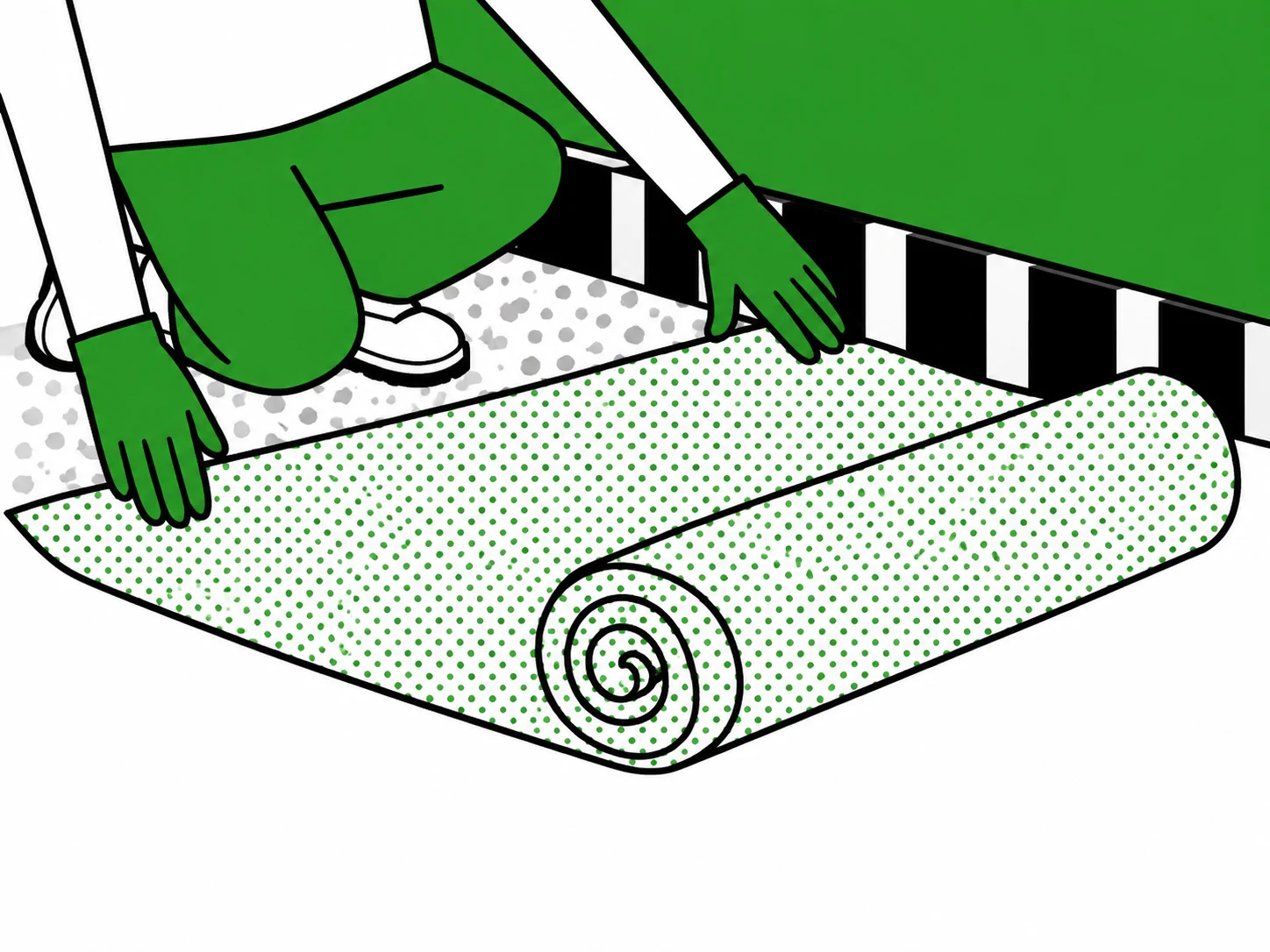

Geotextil auslegen
Geotextil auf dem vorbereiteten Untergrund auslegen. Es unterstützt die Stabilität des Aufbaus.
BILD ERSETZEN: Geotextil auslegen
4

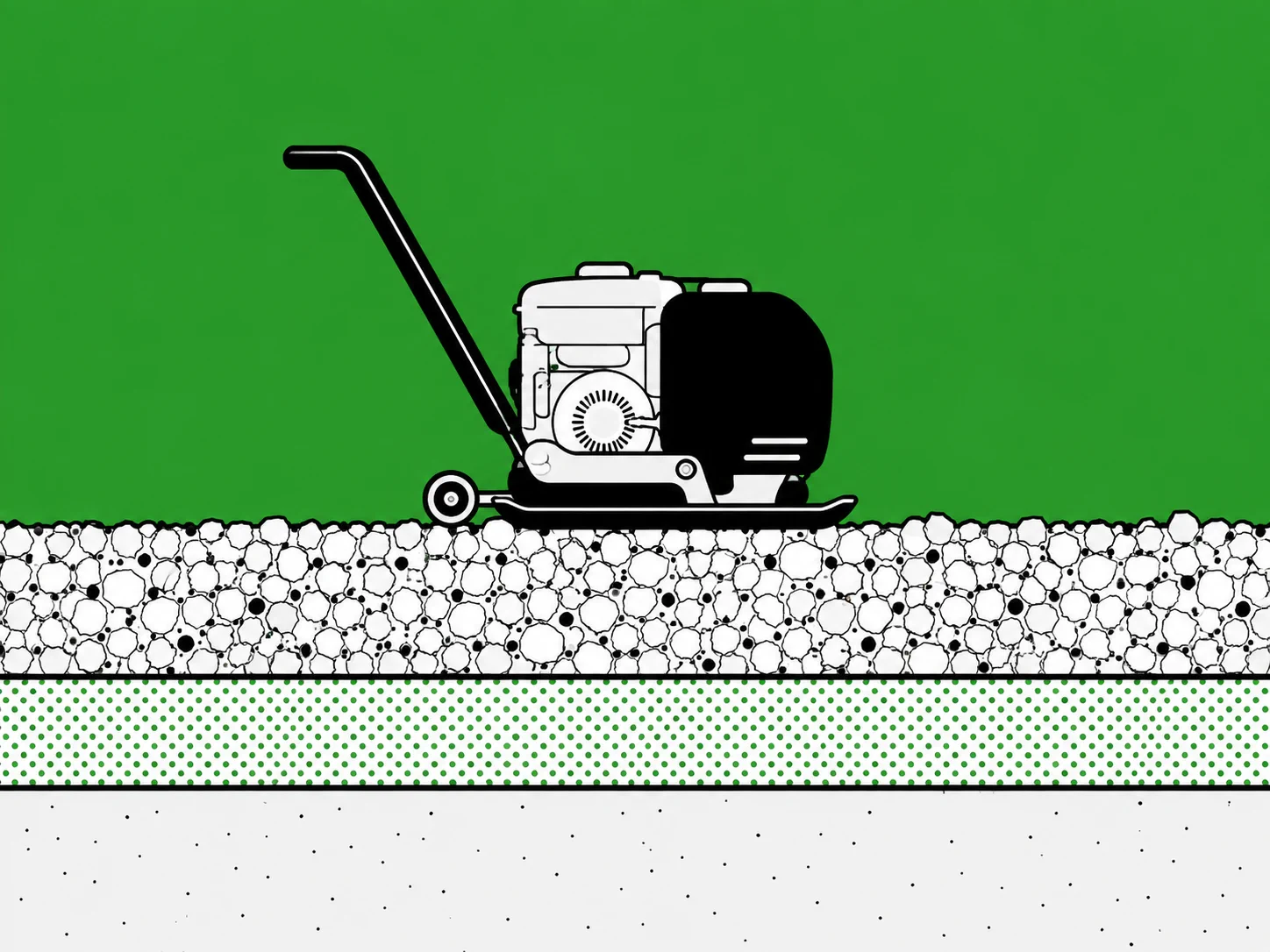

Tragschicht einbringen
Schotter – möglichst selbstverkeilend – verteilen und mechanisch verdichten.
BILD ERSETZEN: Tragschicht einbringen
5

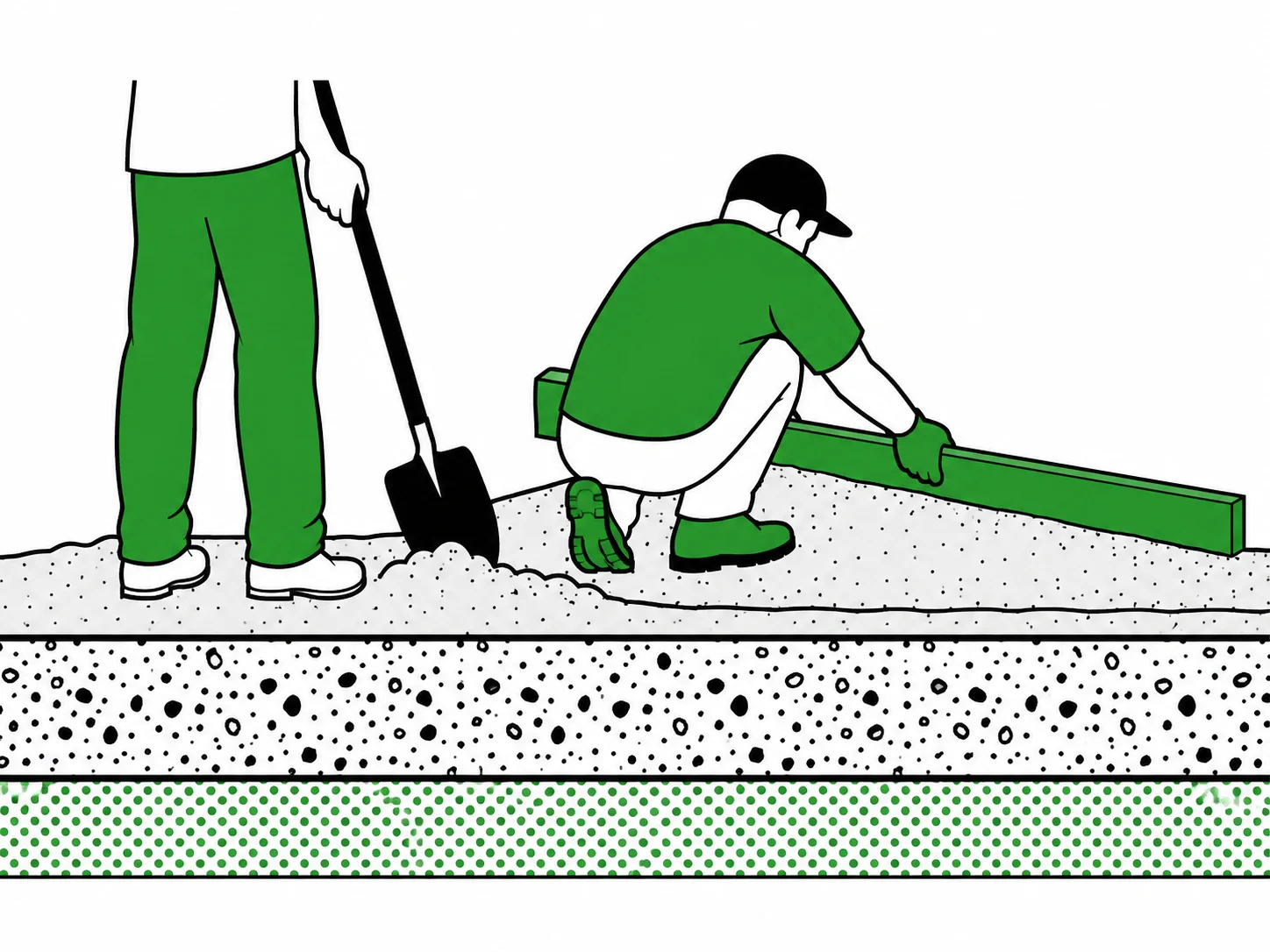

Bettung vorbereiten
Bettungssand gleichmäßig verteilen. Wird das Gitter mit Stein gefüllt, anschließend ein Geotextil auf der Bettung auslegen.
BILD ERSETZEN: Bettung vorbereiten
6
Gitter reihenweise verlegen
Mit der Verlegung beginnen und die RECROAD-Elemente systematisch Reihe für Reihe ausrichten.
BILD ERSETZEN: Gitter reihenweise verlegen
7

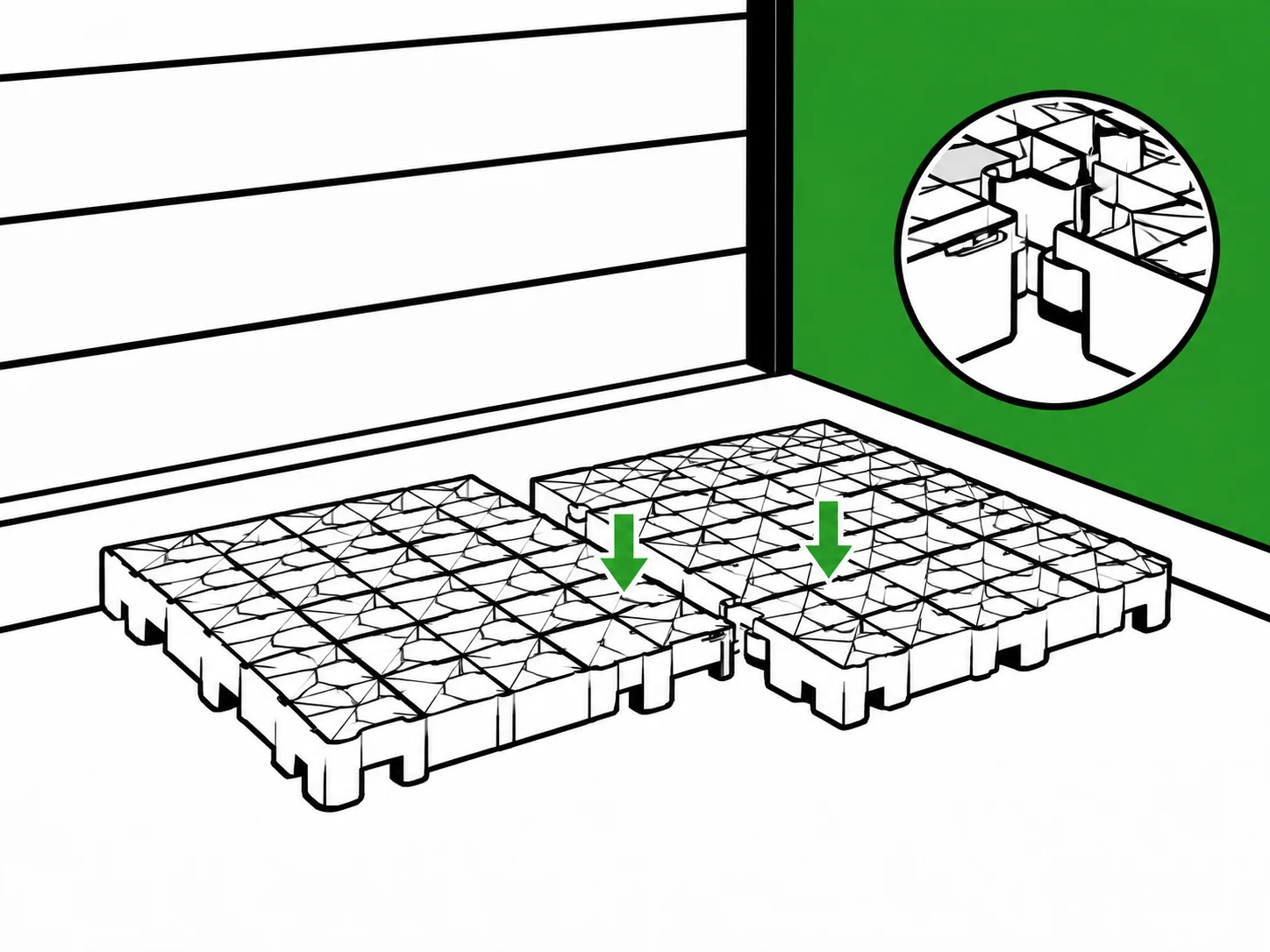

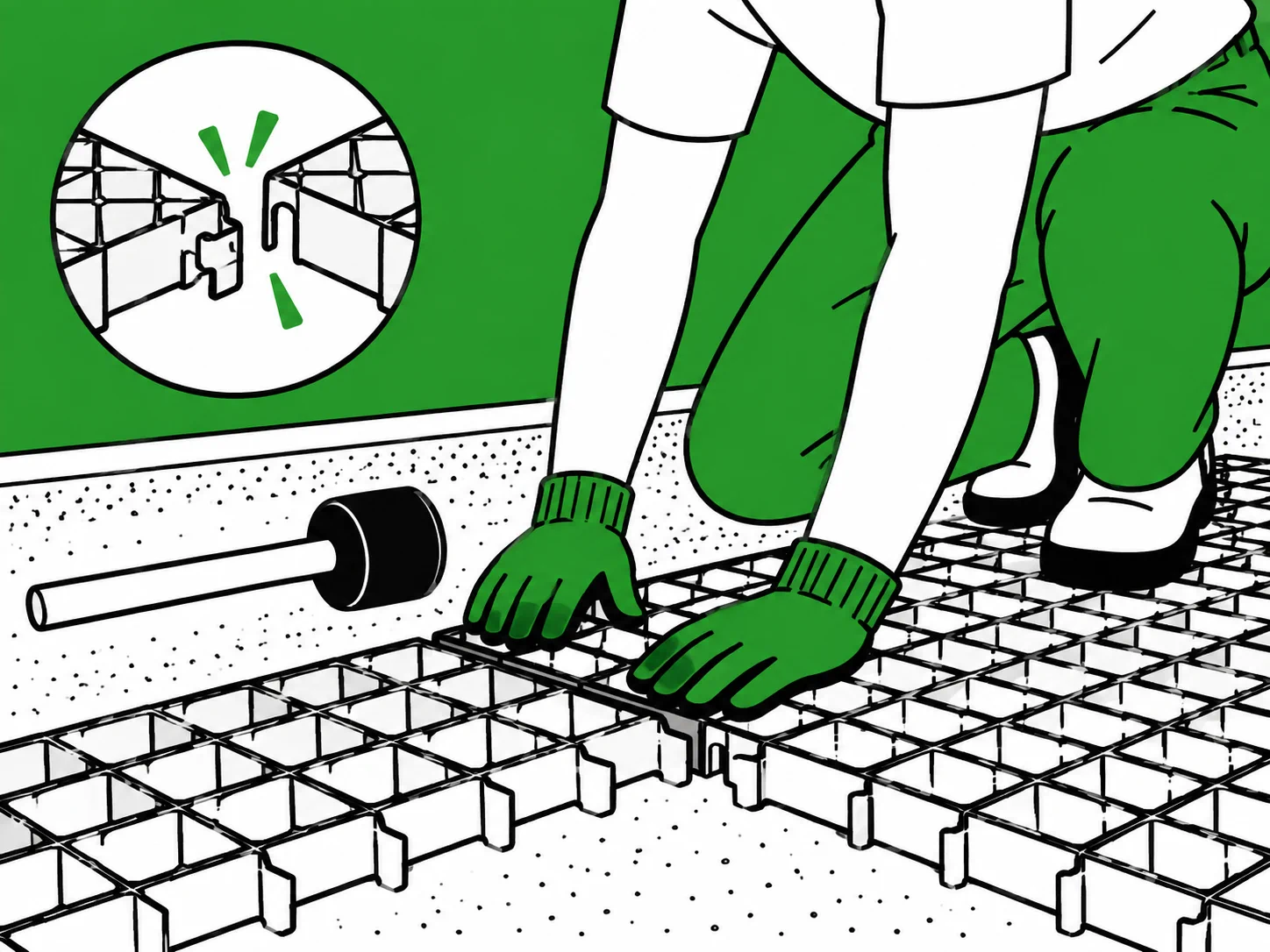

Elemente verbinden
Gitter über die Verbindungselemente zusammenfügen und mit dem Fuß oder einem Gummihammer vollständig zusammenpressen.
BILD ERSETZEN: Elemente verbinden
8

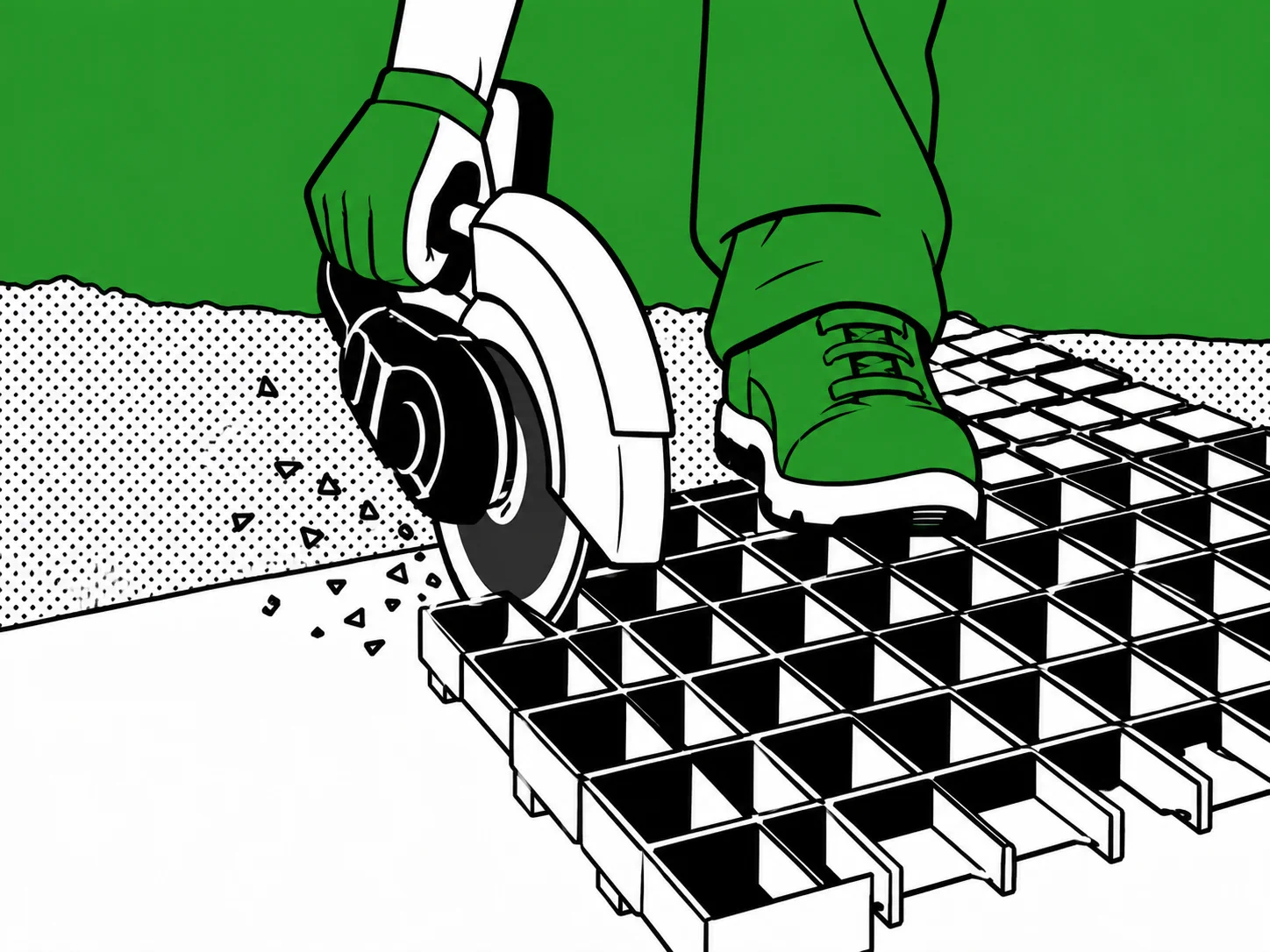

Gitter zuschneiden
Elemente bei Bedarf mit einem Winkelschleifer passend zur Flächenform zuschneiden.
BILD ERSETZEN: Gitter zuschneiden
9

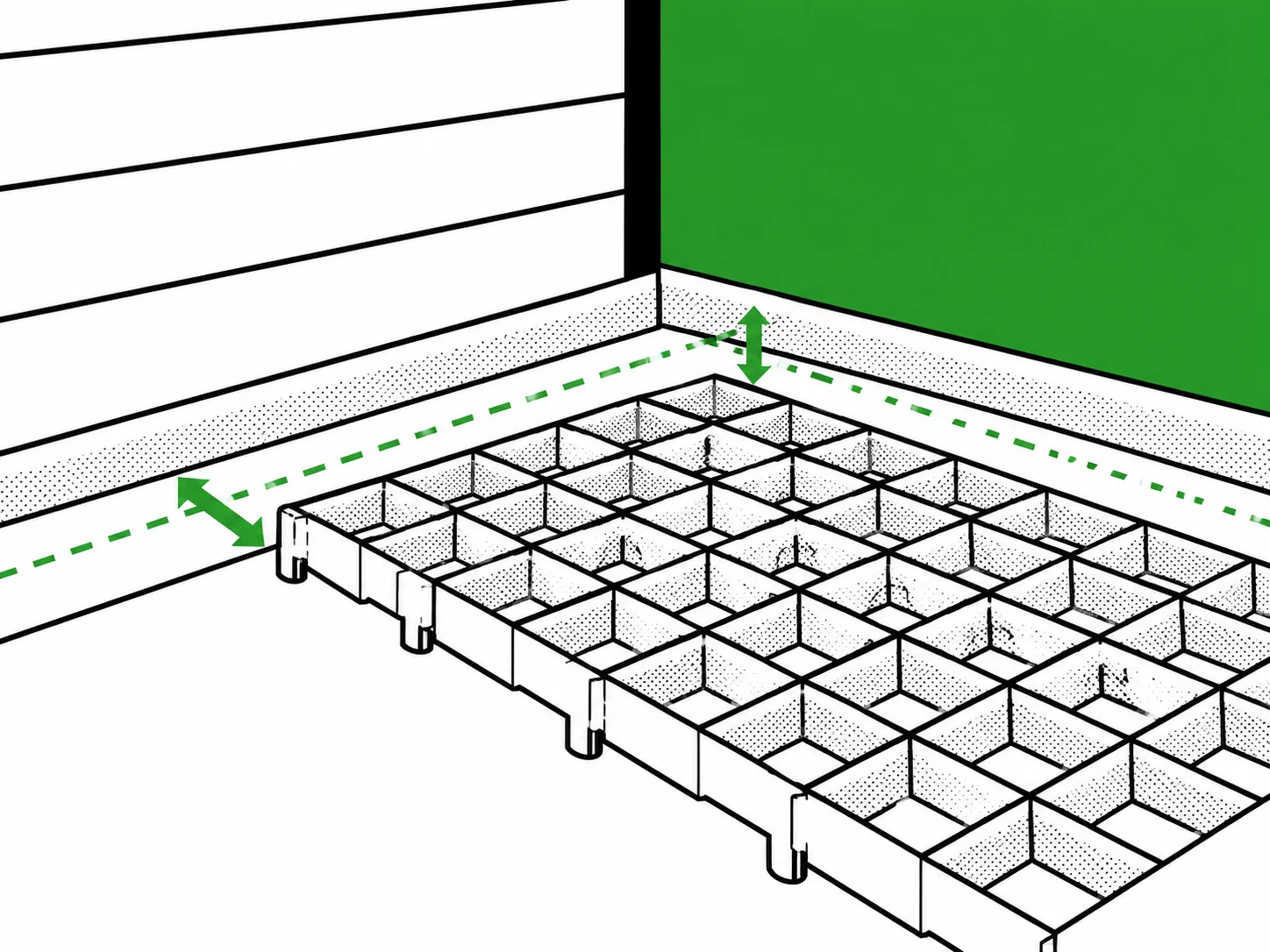

Randabstand einhalten
Zwischen Gitterfläche und angrenzendem Rand bzw. Bordstein mindestens 5 cm Abstand lassen.
BILD ERSETZEN: Randabstand einhalten
10

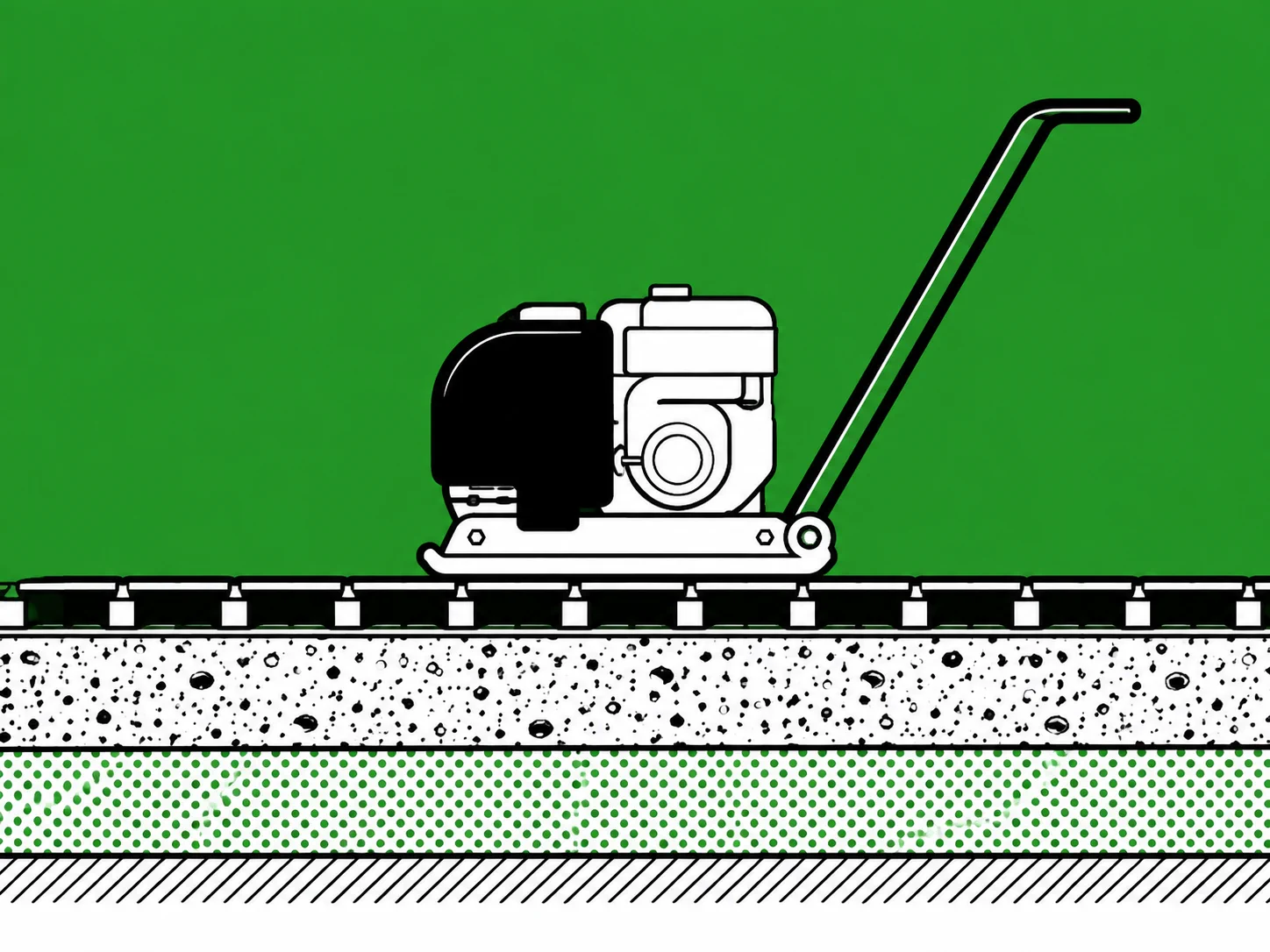

Fläche abschließend verdichten
Nach der Verlegung die Fläche mit einer Rüttelplatte oder einer Gartenwalze ausrichten und verdichten.
BILD ERSETZEN: Fläche abschließend verdichten

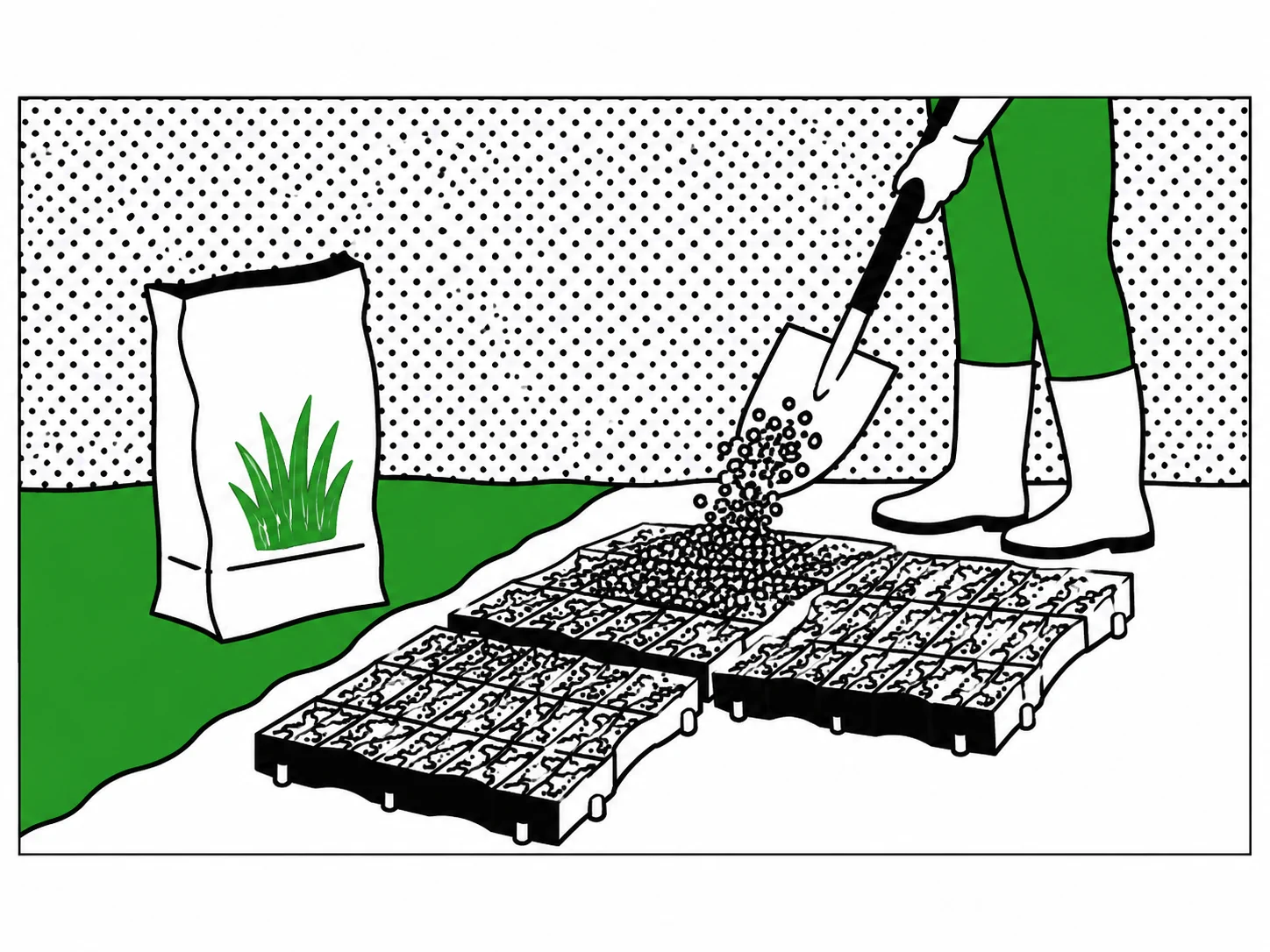

A

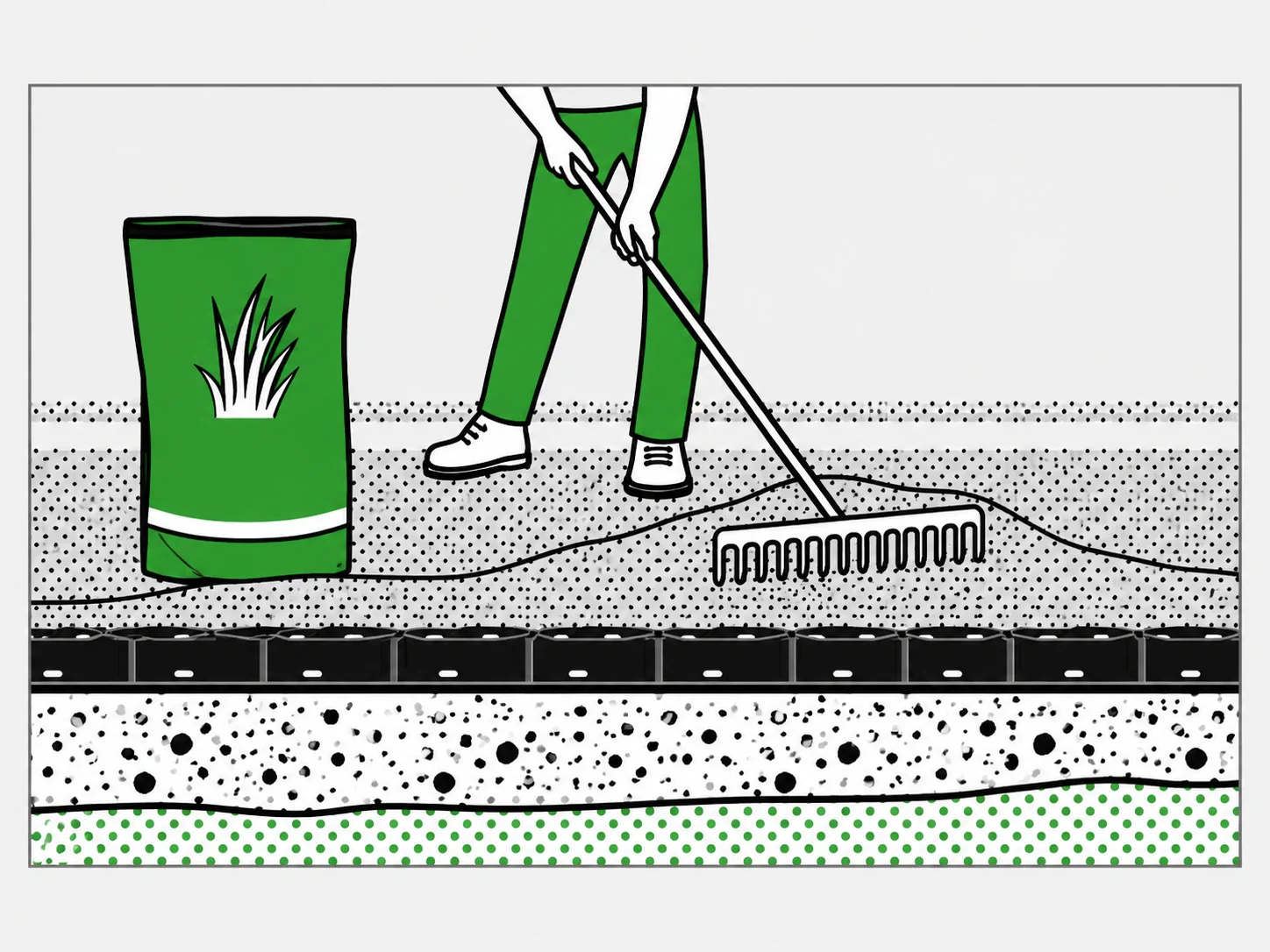

Befüllung: Rasen
Gitter mit geeigneter Erde auffüllen und anschließend Gras aussäen.
BILD ERSETZEN: Befüllung: Rasen

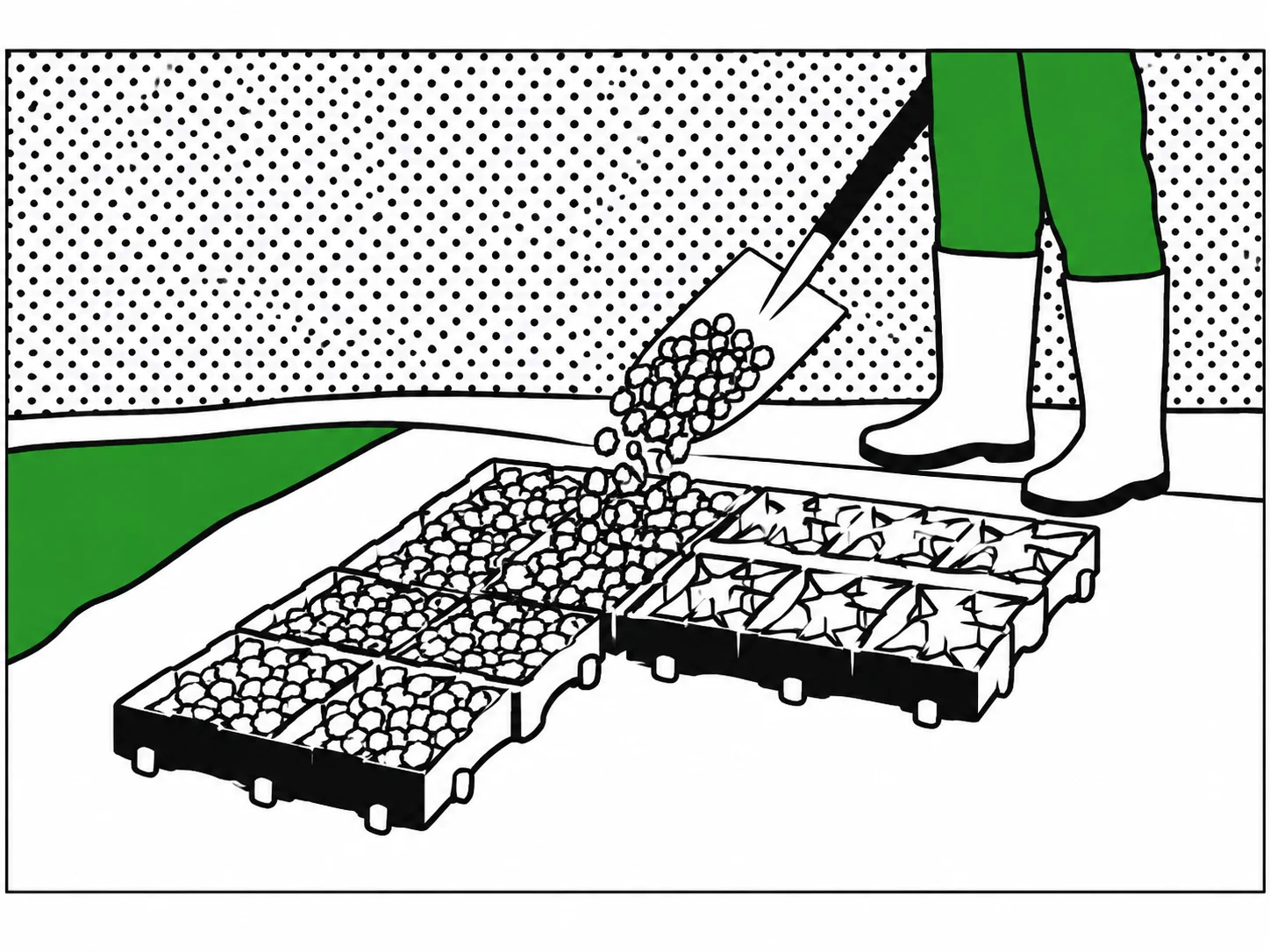

B

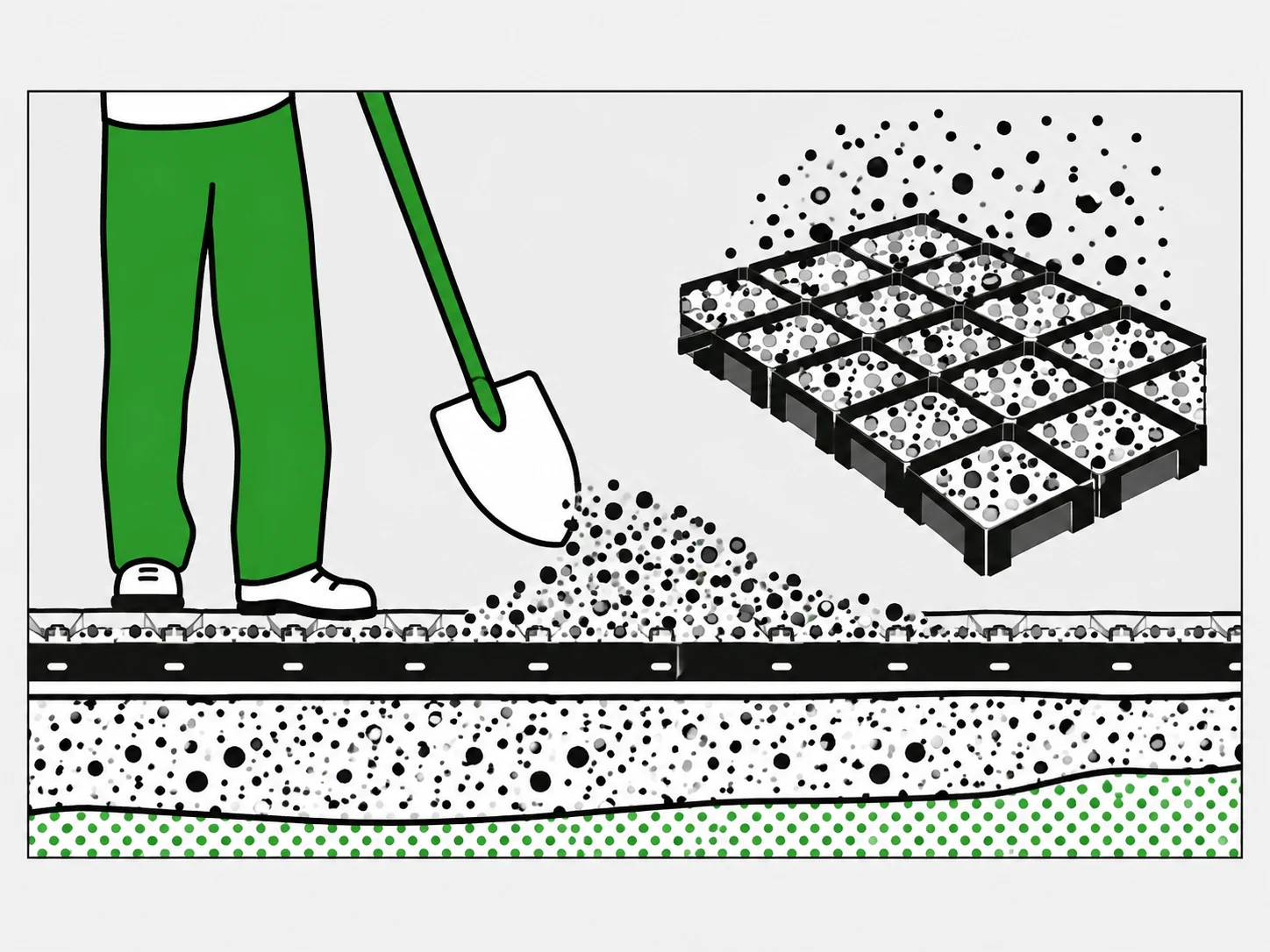

Befüllung: Stein
Gitter mit Stein füllen und das Material z. B. mit einer Schaufel gleichmäßig verteilen.
BILD ERSETZEN: Befüllung: Stein
04 · MONTAGE AUF BÖSCHUNGEN
RECROAD auf einer Böschung verlegen
Für Böschungen gibt der Hersteller eine eigene Verlegerichtung und zusätzliche Befestigungshinweise an.
1

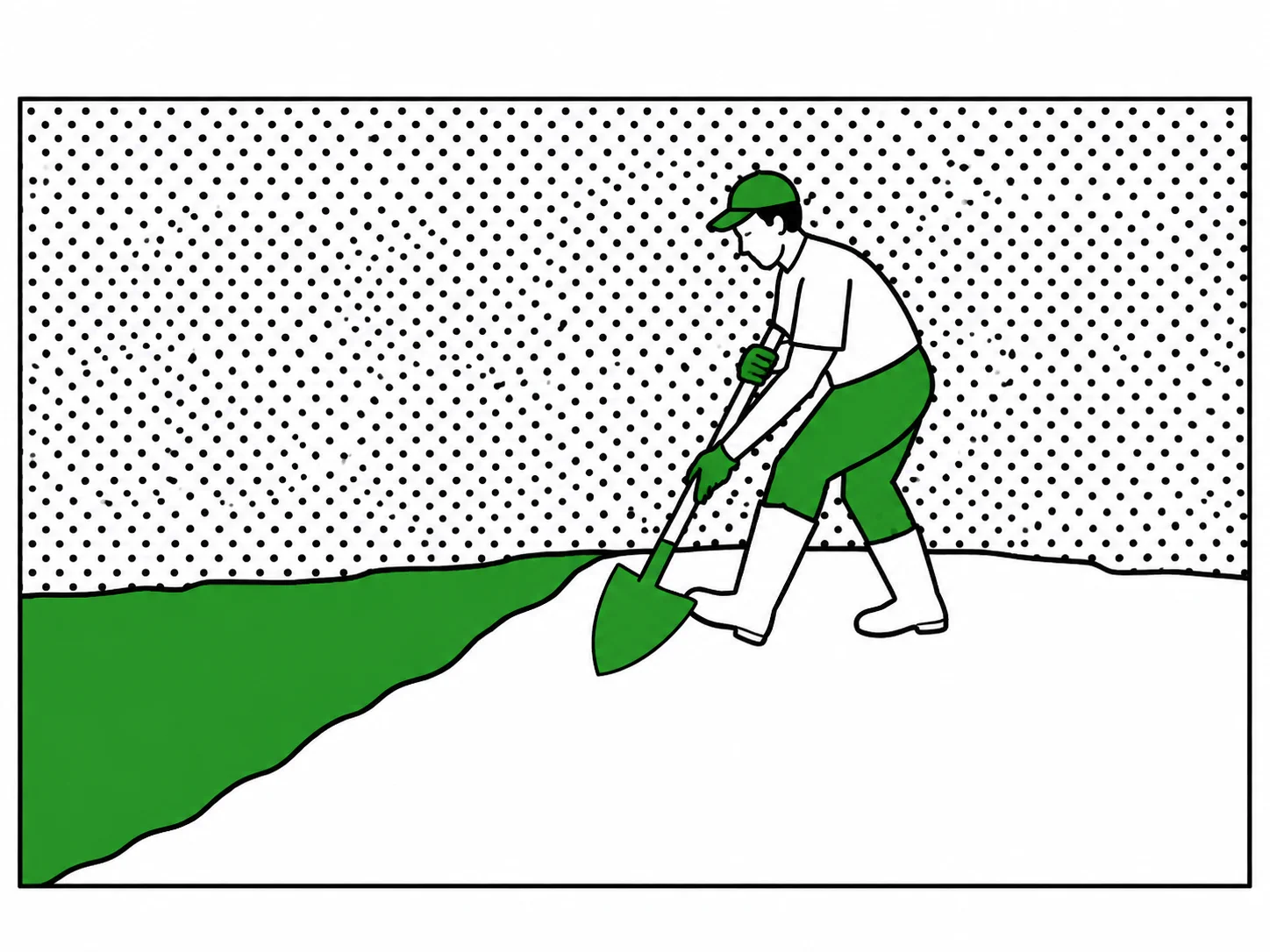

Böschung vorbereiten
Vegetation entfernen und die Oberfläche der Böschung möglichst gleichmäßig herstellen.
BILD ERSETZEN: Böschung – Schritt 1
2

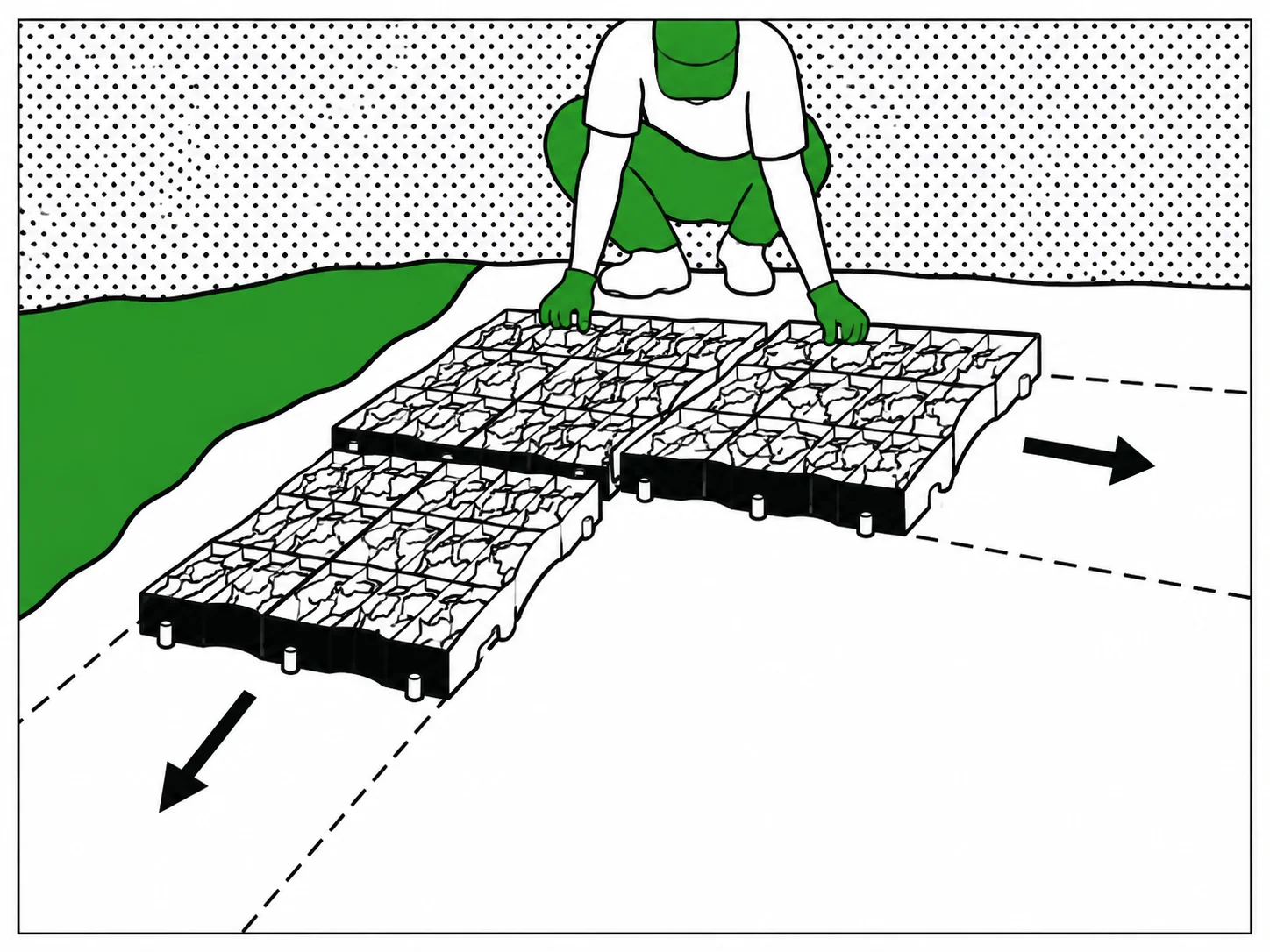

Reihenweise verlegen
Gitter reihenweise verlegen. Die Verbindungselemente bzw. Haken dabei hangabwärts ausrichten.
BILD ERSETZEN: Böschung – Schritt 2
3

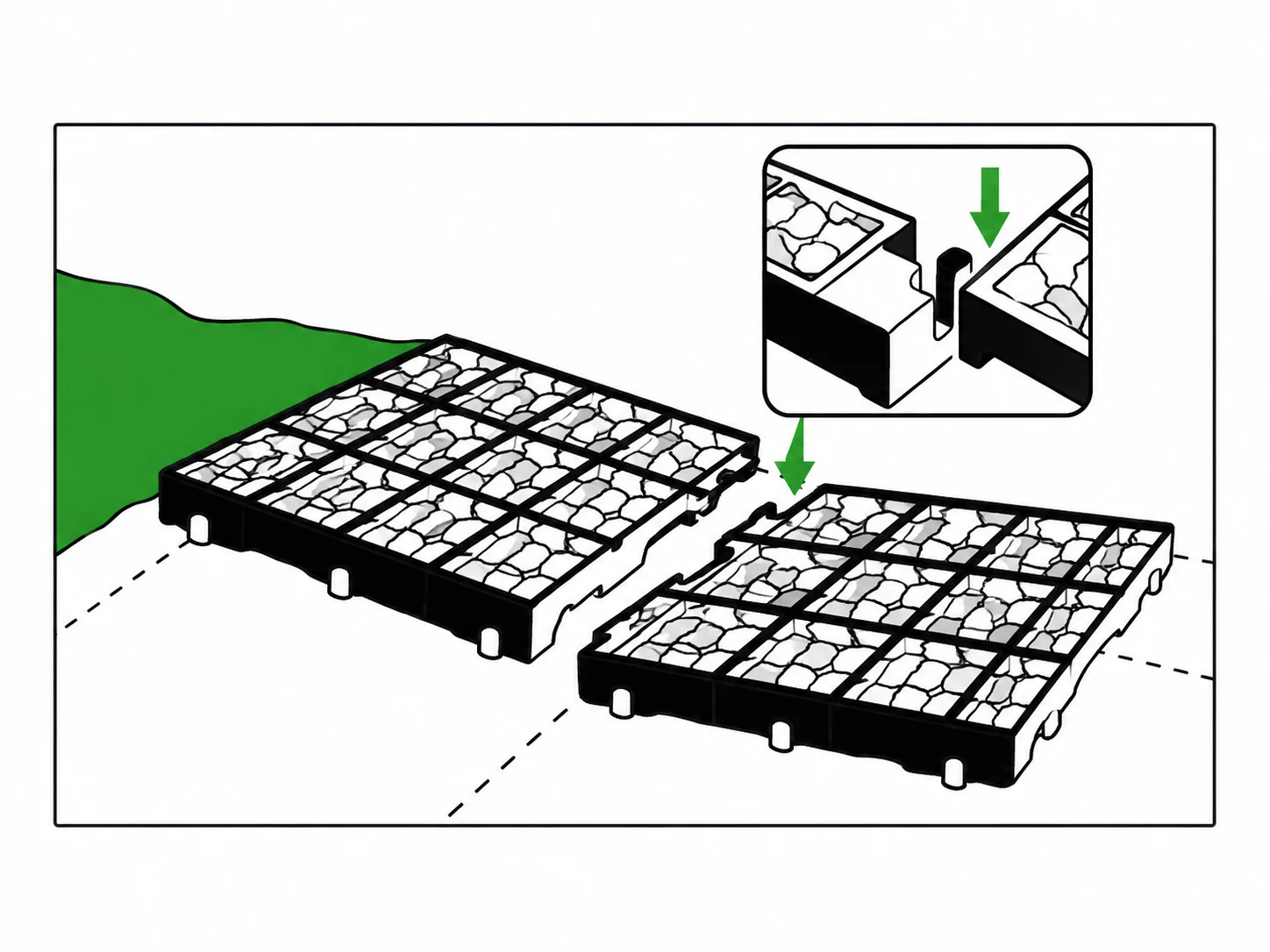

Verbinden und anpassen
Elemente über die Verbindungen zusammenfügen und bei Bedarf mit dem Winkelschleifer an die Geländeform anpassen.
BILD ERSETZEN: Böschung – Schritt 3

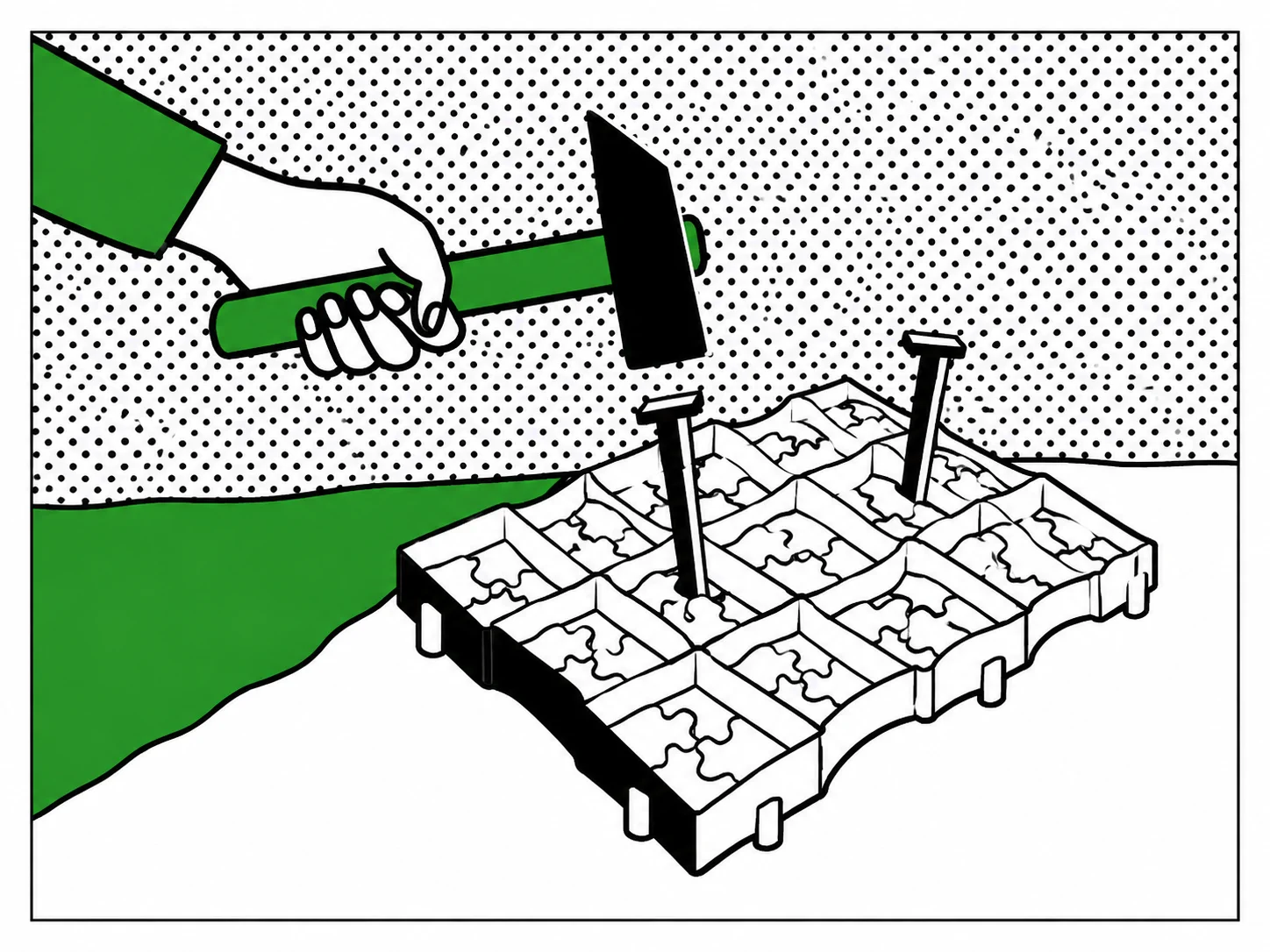

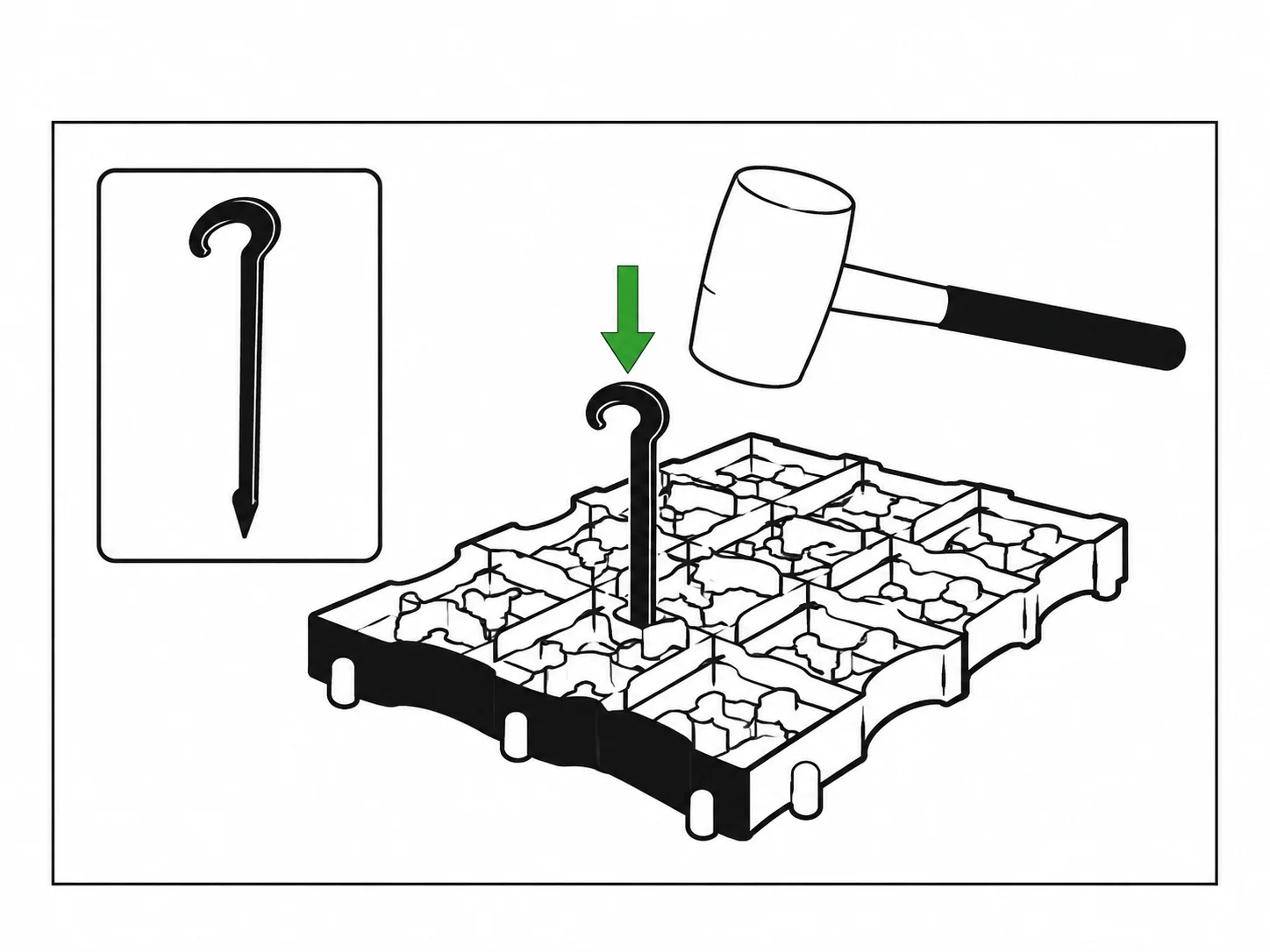

Befestigung der Gitter
Gewachsener Boden
Gitter mit B-PIN 24 mit 24 cm Länge in den vorgesehenen Befestigungspunkten fixieren.
BILD ERSETZEN: B-PIN 24
Sandiger bzw. lockerer Boden
Bei lockeren Untergründen längere Anker mit 38 cm oder 50 cm einsetzen.
BILD ERSETZEN: LANGER ANKER
Befüllung auf Böschungen
Rasen
Vorbereitete Fläche mit humusreicher Erde füllen und anschließend Rasen aussäen.
BILD ERSETZEN: RASEN

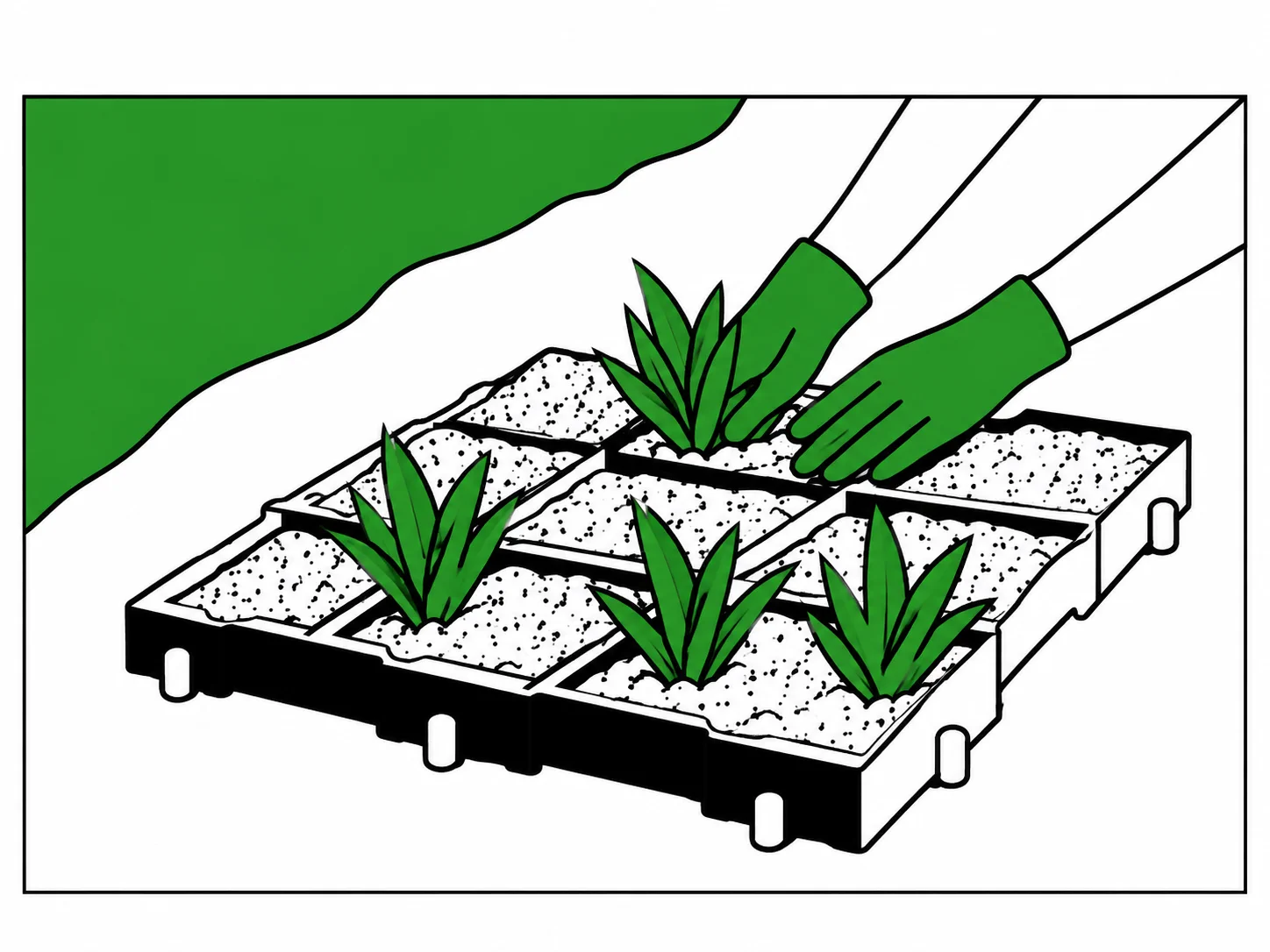

Bepflanzung
Fläche mit humusreicher Erde füllen und geeignete Pflanzen direkt in den Gitterfeldern setzen.
BILD ERSETZEN: PFLANZEN
Stein
Gitter mit Stein füllen und gleichmäßig verteilen. Empfohlene Körnung: 8–16 mm.
BILD ERSETZEN: STEIN
Hinweis: Die Inhalte dieser Seite basieren auf den Montagehinweisen des Herstellers Sammler/RECROAD. Für projektspezifische Anforderungen sind Untergrund, Belastung und örtliche Bedingungen zusätzlich zu berücksichtigen.
RECBOARD – Montageanleitung für Beeteinfassungen und Rasenkanten
Von der Markierung des Verlaufs bis zur Befestigung und zum Verfüllen – hier finden Sie die RECBOARD-Montage in sechs klaren Schritten.
01 · MONTAGE SCHRITT FÜR SCHRITT
RECBOARD in 6 Schritten verlegen
Die Montage ist einfach und kommt ohne schwere Maschinen aus. Gerade Linien, Innen- und Außenbögen lassen sich mit wenigen Arbeitsschritten sauber ausführen.
Praktischer Hinweis
Für gerade Abschnitte dienen Schnur und Pflöcke als Führung. Für geschwungene Linien eignet sich ein Gartenschlauch besonders gut, da sich der Verlauf damit schnell und flexibel festlegen lässt.
1

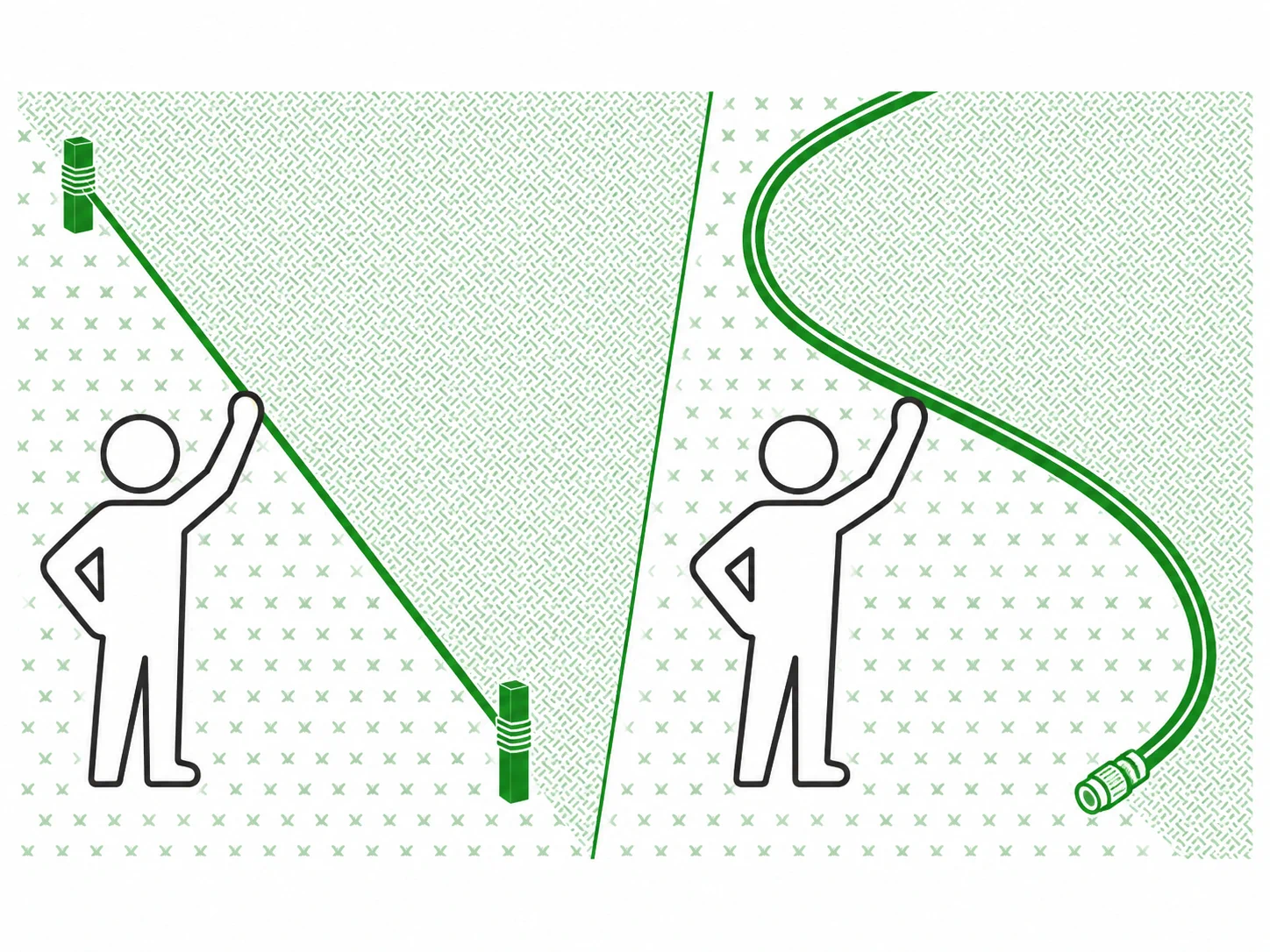

Montagelinie festlegen
Den Verlauf der Kante markieren. Für gerade Linien eine Schnur zwischen Pflöcken spannen; für Kurven kann ein Gartenschlauch als flexible Führung verwendet werden.
BILD ERSETZEN: Montagelinie festlegen
2

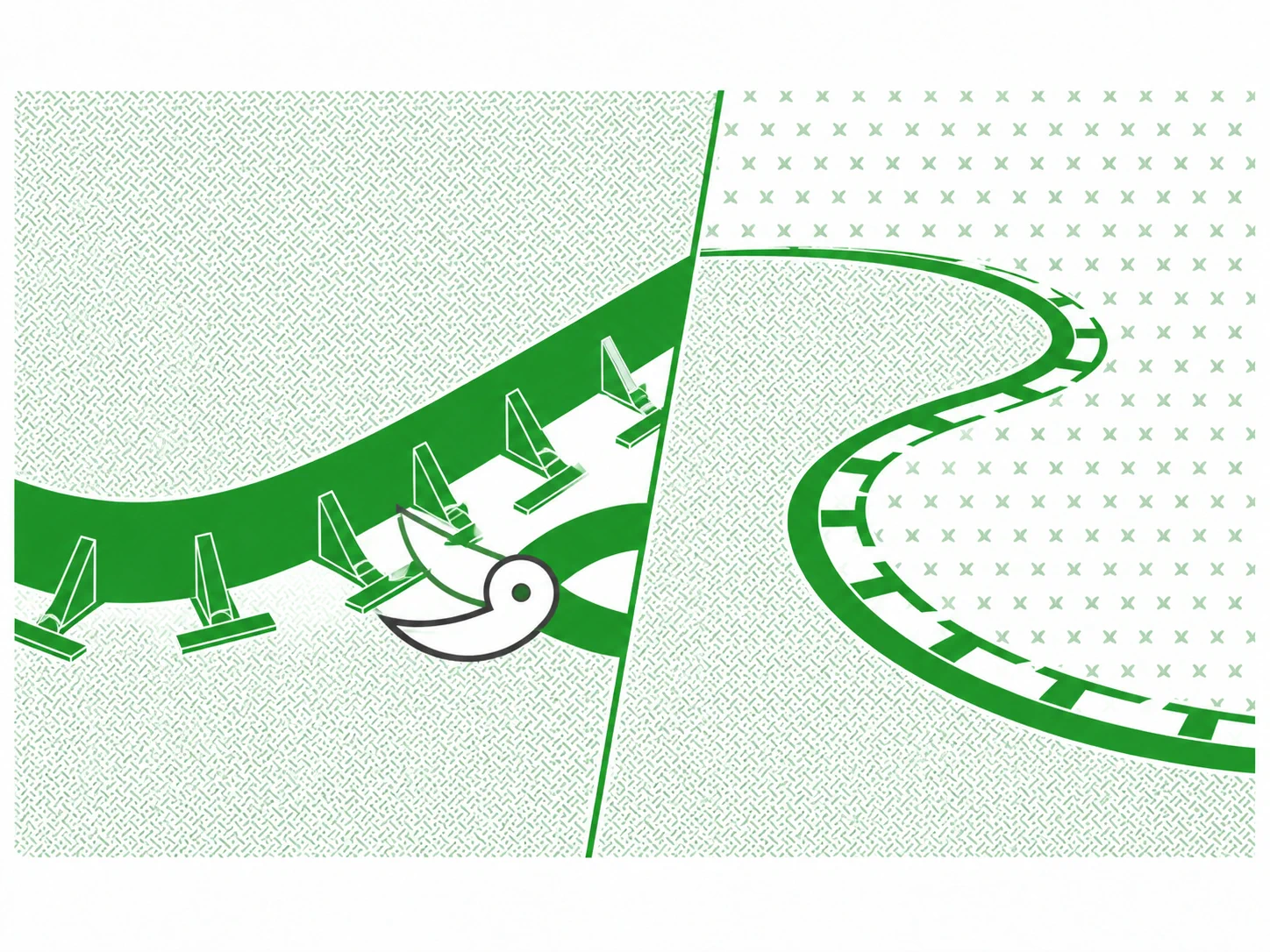

RECBOARD vorbereiten
Für gebogene Verläufe die vorgesehenen Bereiche am Fuß der Kante mit einer Gartenschere einschneiden. Danach lassen sich sowohl Innen- als auch Außenbögen formen.
BILD ERSETZEN: RECBOARD für Kurven vorbereiten
3

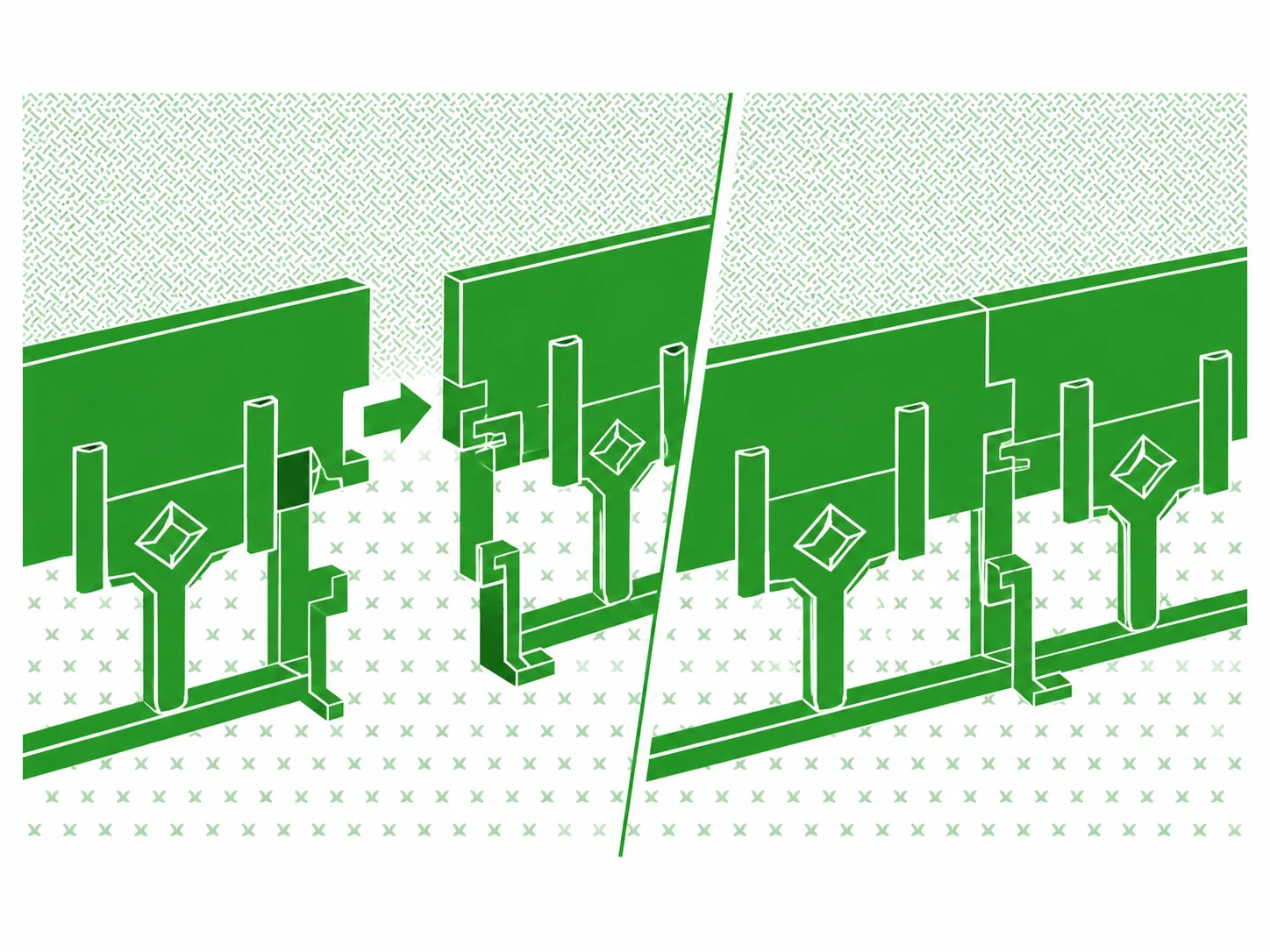

Kanten verbinden
Die RECBOARD-Elemente über die Verbindungselemente zusammenfügen und die Verbindung mit einem Gummihammer vollständig schließen.
BILD ERSETZEN: RECBOARD-Elemente verbinden
4

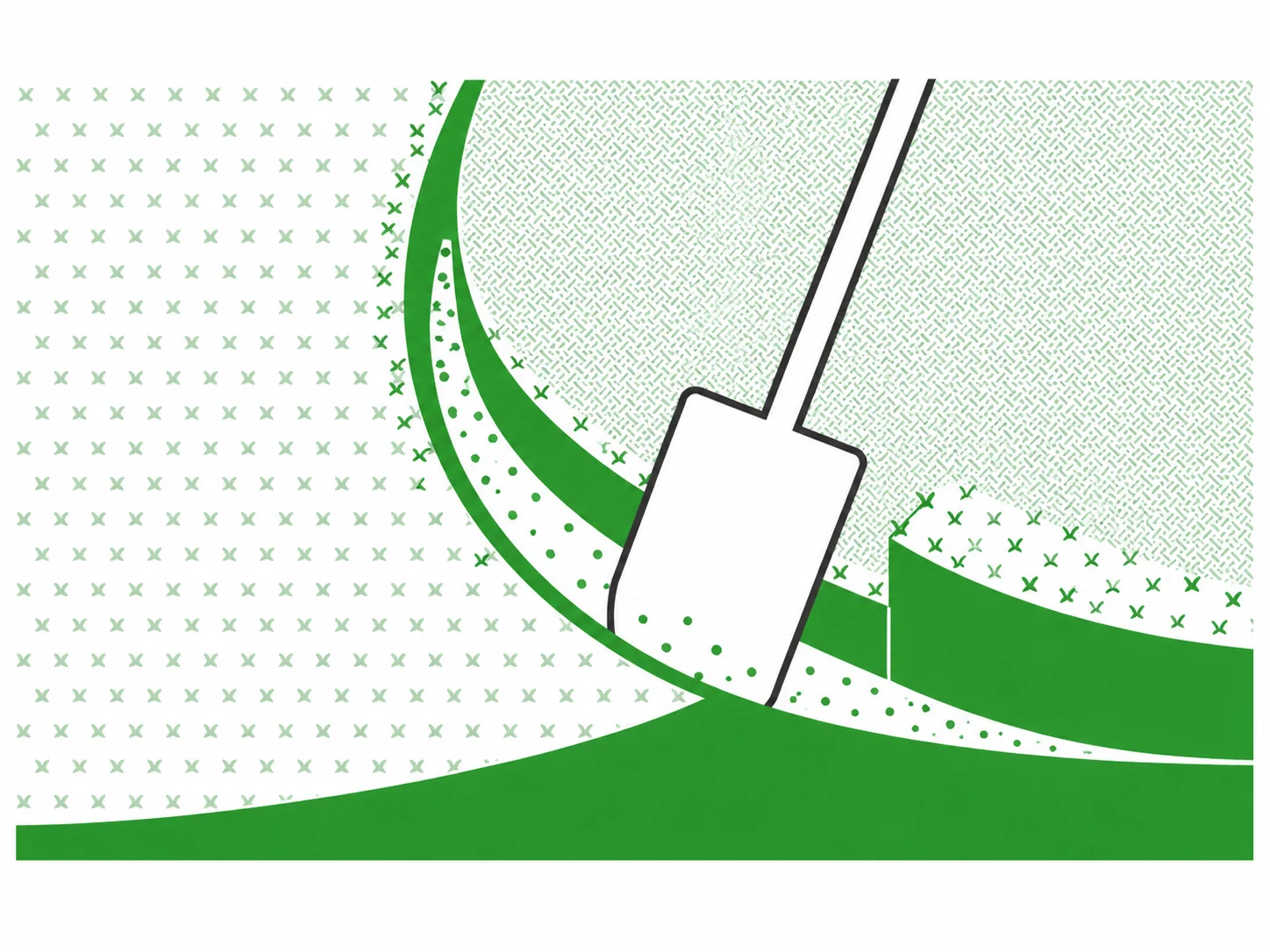

Untergrund vorbereiten
Entlang der markierten Linie Rasensode bzw. Erde so weit abtragen, dass die Kante auf der gewünschten Höhe eingesetzt werden kann.
BILD ERSETZEN: Untergrund für die Kante vorbereiten
5

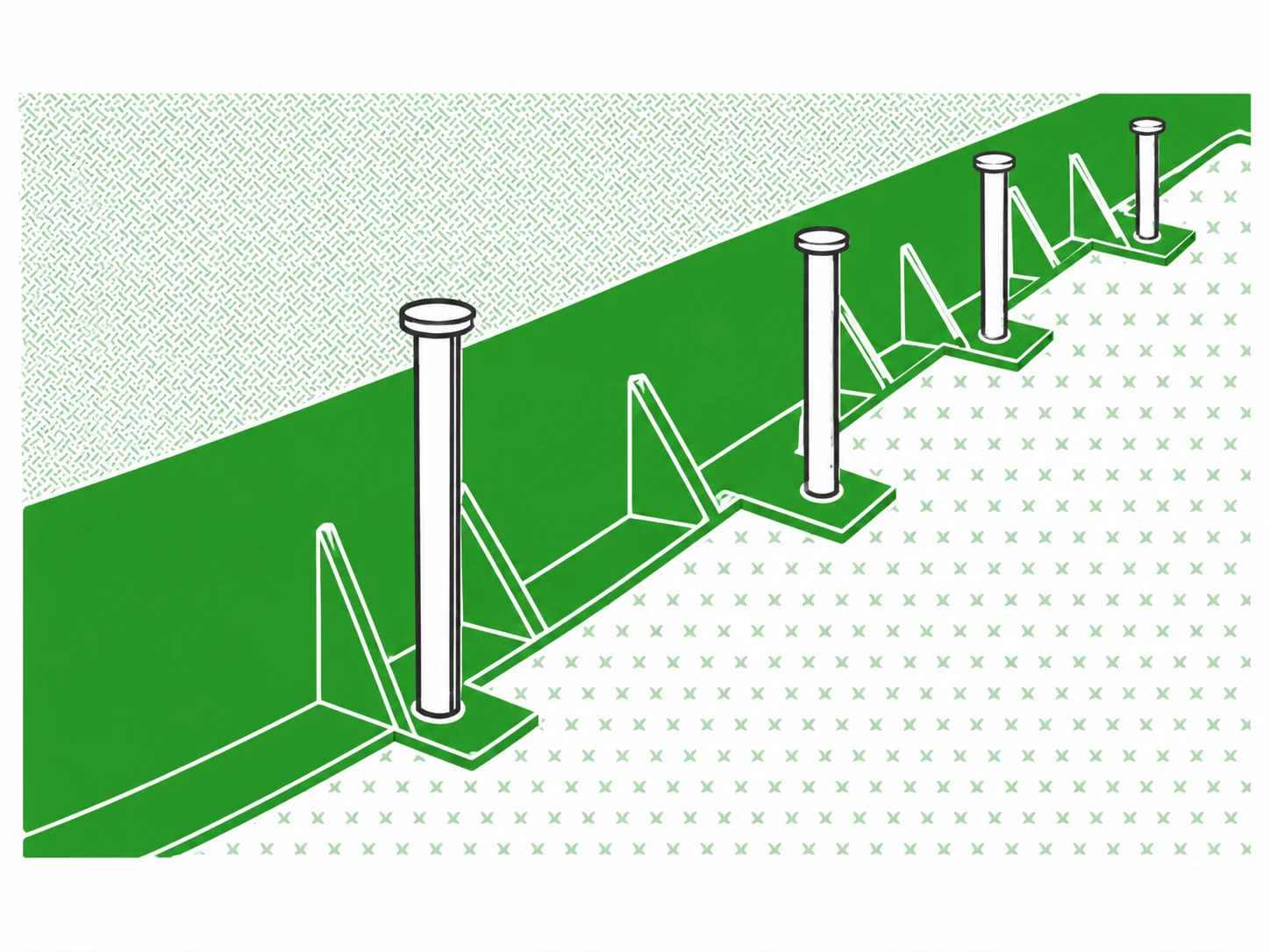

Mit Ankern befestigen
RECBOARD mit B-PIN-Ankern in den vorgesehenen Öffnungen fixieren. Auf geraden Abschnitten im Durchschnitt etwa 3 Anker pro Meter; bei Ecken und Kurven alle Befestigungspunkte nutzen – etwa 6 Anker pro Meter.
BILD ERSETZEN: RECBOARD mit B-PIN-Ankern befestigen
6

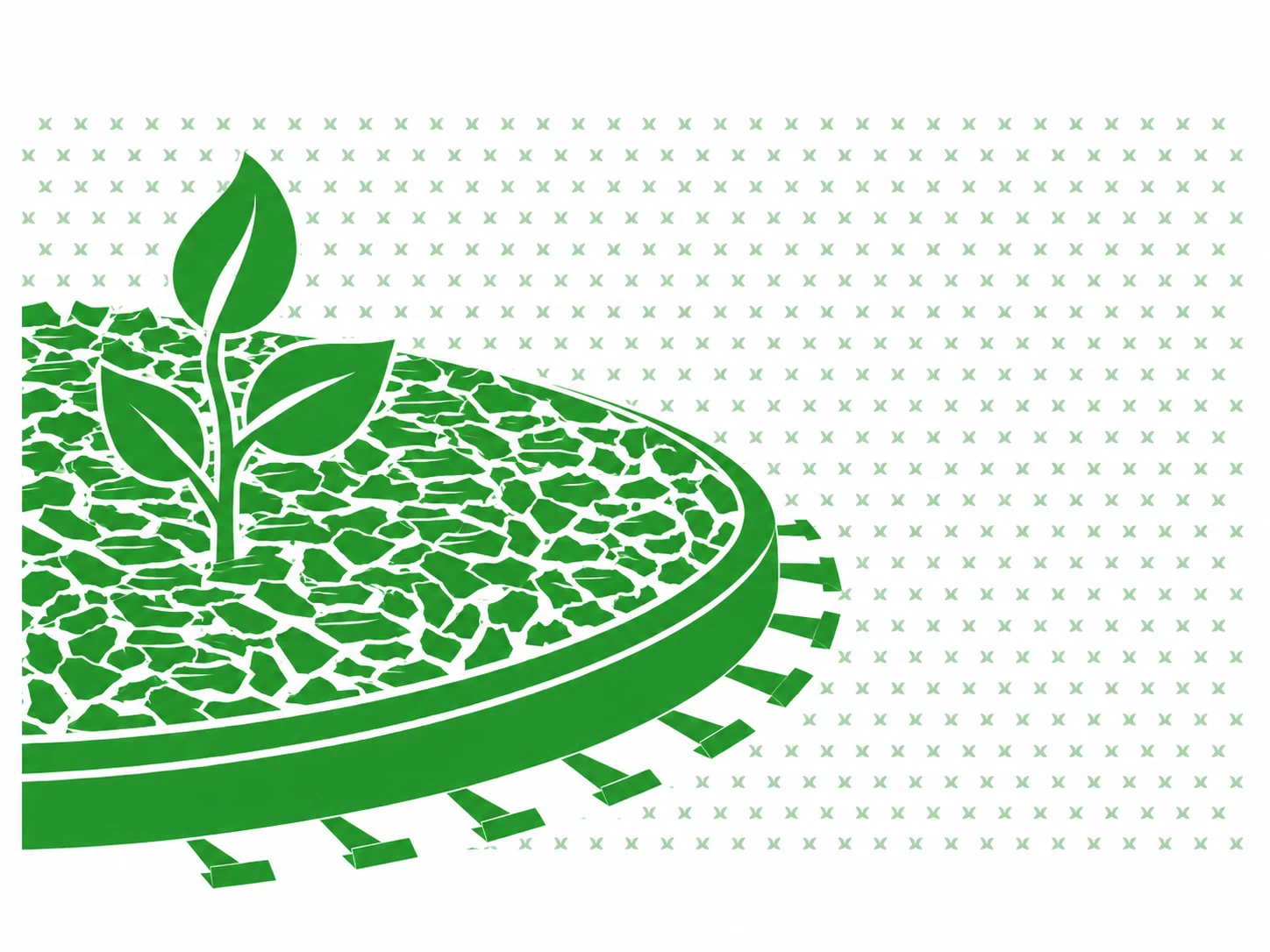

Kante verfüllen
Die montierte Kante je nach Gestaltung mit Zierkies, Rindenmulch oder Erde seitlich anfüllen und den Bereich sauber fertigstellen.
BILD ERSETZEN: RECBOARD verfüllen und fertigstellen
Hinweis: Die Inhalte dieser Seite basieren auf den Montagehinweisen des Herstellers Sammler/RECBOARD. Bei besonderen Einbausituationen sollte die Ausführung an den tatsächlichen Untergrund und die geplante Nutzung angepasst werden.
